4系統の映像信号を1本(4ペア)のCAT5/5e/6 UTPケーブルで伝送します。

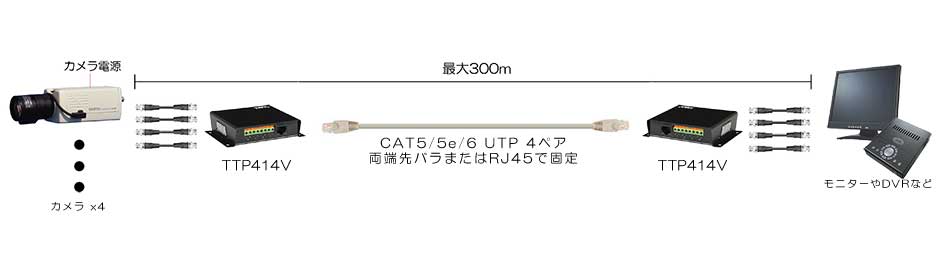

対向に設置して4映像をLANケーブル1本での伝送、
またはTTP111VTなどをカメラ側に使用して
複数の映像信号をTTP414Vで受信するなどの使用方があります。
パッシブタイプ機器と組合時、最大300m伝送
受信側機器にTTA414VRなどのアクティブタイプ機器を使用すると
300m以上の長距離伝送が可能になります。
※受信側機器によって送信距離が変化します。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
【梱包数量】
TTP414V x1
LANケーブル1本で4映像を伝送できるため配線本数を少なくでき、スマートな伝送が可能。
送受信ともに電源不要のパッシブタイプを使用時、最大300m伝送ができます。
受信側機器をアクティブタイプ機器にすることで1,000m以上の長距離延長することができます。
UTPケーブルとの接続はRJ45コネクターを使用しワンタッチでケーブルの抜き差しをすることも、
しっかり固定する差し込み式端子台接続を使用することもできます。(RJ45/端子台接続両方を同時に使用することはできません)
パッシブタイプなので、電源の接続は不要です。設置・工事を容易にします。
安価で入手性のよいLANケーブルを使用出来ます。また、ケーブルが細くて柔らかいため引き回しも簡単です。
型 番 | TTP414V |
映像入力 | コンポジット映像 x4 (1V p-p, 75Ω) |
接続端子 | BNC x4 差込式端子台 x4 RJ45 x1 |
対応ケーブル | CAT5/5e/6 UTP ストレート結線 (4ペア AWG24 単心) (AWG24) |
伝送距離 | 300m アクティブタイプ受信器使用時1,000m ※使用するアクティブタイプ機器によって伝送距離が変化します |
電源入力 | - |
外形寸法 | 138(W) x 28(H) x 66(D)mm |
※伝送最大距離に近づくと、映像信号の減衰により輪郭がぼやけてきます。
300m以上で正常な映像を表示するにはアクティブタイプの機器をご使用ください。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
