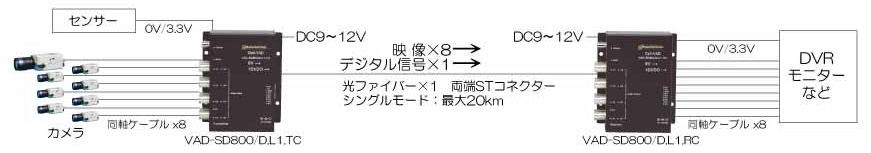

コンポジット映像8系統とデジタル信号1系統を
シングルモードの光ファイバーケーブルを使用し最大20km伝送します。
コンパクトサイズのためカメラハウジングやボックスの中に設置が可能です。
また、幅広い動作温度範囲に対応しており、環境の厳しい場所にも設置が
可能です。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
【梱包数量】
VAD-SD800/D.L1.TC 送信器 x1
VAD-SD800/D.L1.RC 受信器 x1
電源アダプター付属
※送信器、受信器はセットではなく、単体での販売となります。
コンポジット映像8系統とデジタル信号をシングルモード光ファイバーケーブルを使用し最大20km伝送ができます。
-20~75℃の幅広い温度範囲で利用することができます。
従来設置が難しかった屋外に設置してあるボックス内や冷凍室、ボイラー周辺など
温度環境が厳しいエリアでも運用が可能です。
小型サイズなので、BOX内やラックの空きスペースなど
様々な場所に設置することができます。
付属の電源アダプター(AC100V)またはDC9~12Vで動作。
商用電源での運用はもちろん、カメラハウジング内に設置して
カメラ電源を利用して運用することもできます。
光ファイバーケーブルは、ノイズの干渉を受けにくい性質を持ちます。
動力線や信号線などのノイズ発生源に隣接して配線をしても信号の品質を維持したままの伝送が可能です。
また、光ファイバーケーブル自体からノイズを発生することもありません。
医療機器や計測機器の近くなどノイズを発生させてはならない場所での配線に適しています。
光ファイバーケーブルの直径は3mm程度。
既に配線がされている場所でも、多少のスペースがあれば配線が可能です。
光ファイバー伝送器はデジタル信号で通信をしているため、
映像信号がほとんど劣化せず、鮮明な映像のまま長距離伝送が可能です。
型 番 | VAD-SD800/D.L1.TC VAD-SD800/D.L1.RC | |
伝送方式 | デジタル | |
映 像 | チャンネル数 / 方向 | 8 / → |
信 号 |
1Vp-p 75Ω コンポジット NTSC/PAL/SECAM |
|
量子化ビット数 | 非圧縮8bit | |
帯域幅 | 5Hz~6.5MHz | |
S/N比 | > 65dB | |
差動利得 | < 0.8% | |
差動位相 | < 0.6° | |
接続端子 | BNCメス | |
デジタル データ | チャンネル数 / 方向 |
1 / → |
デジタル信号入力(送信器) | 0V / 3.3V |
|
デジタル信号出力(受信器) | 0V / 3.3V 最大30mA | |
接続端子 |
RJ45ジャック 8ピン | |
光ファイバー数 | 1 | |
波 長 | 1310nm |
|
送出出力 | > -12dBm |
|
受信感度 | < -23dBm |
|
リンクバジェット | 11~18dB 平均15dB | |
伝送距離 | マルチモード | - |
シングルモード |
20km |
|
光接続端子 | ST | |
電源入力 | DC9~12V |
|
消費電力 | 5.76W | |
外形寸法 |
ケースタイプ | 87.9(W) x 44.5(H) x 103.5(D)mm |
カードタイプ | - |
|
質 量 |
ケースタイプ | 500g |
カードタイプ | - | |
動作温度範囲 |
-20~75℃ |
|
動作湿度範囲 | 0~95%RH (結露不可) | |
型番詳細 |
VAD-SD800/D.L1.TC ケースタイプ送信器 VAD-SD800/D.L1.RC ケースタイプ受信器 ※マルチモード対応はお問合せください。 |
|
備 考 | 電源アダプター付属 |
