【VDS23000】
8カメラ用映像･音声・電源重畳伝送装置
VDS23000は最大8系統の映像・音声・カメラ電源(最大DC12V 1.5A)を
1本の同軸ケーブルに重畳してカメラとCCTV機器をつなぐ伝送装置です。
モニター側で電源を供給してカメラ側に送るため、カメラ設置場所に電源が
不要となりDC電源タイプカメラをワンケーブルカメラと同様に配線して
使用できます。
モニター側は8系統一体型ユニットとなっており、設置や配線を容易に
行うことができます。
また、映像信号を高周波の搬送波に載せて伝送するため、通常の映像信号よりも
ノイズ源に対して影響を受けにくく、ノイズを解消するための
機器としても使用できます。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
【梱包数量】
VDS23000 (モニター側ユニット) x1
VDS23102 (モニター側モジュール) x8
VDS23202-R (カメラ側モジュール) x8
※接続するカメラは必ず2線式を使用してください。
ワンケーブルカメラに対して使用することはできません。
【特徴】
- 最大でカメラ8台の映像・音声・電源を伝送
- 一体型ユニットタイプ
- コンパクトな形状
同軸ケーブルを使用して最大8系統の映像・音声・電源を重畳伝送します。
カメラ側で電源を用意する必要が無いため、従来設置が難しかった場所への設置が可能となります。
最大伝送距離は1,000m(5V-2V使用時)、電源供給はDC12V 1.5Aまで行うことができるため消費電力の高い
赤外線投光機内蔵カメラなども接続できます。
また、高周波の搬送波に載せて映像を伝送するため、通常の伝送時よりノイズに強い映像伝送が可能です。
受信側は8台のモジュールを一つにまとめたユニットタイプ。
従来のVDSシリーズより小さなスペースで容易に設置することができます。
また、モニター側モジュールはホットスワップ構造でトラブル発生時などに本体の電源を切らずにモジュール交換が可能です。
カメラ側モジュールの寸法は98(W)×25(H)×50(D)mm (固定金具含まず)と非常に小型でハウジング内へカメラと一緒に
収納することもできます。
また、カメラ側モジュールは電源を必要としないため設置場所を選びません。
【使用例】
- カメラ設置場所で電源の確保が不可能な場合
- 映像、電源が別接続のカメラを1本の同軸で配線したい場合
- ワンケーブルカメラを他のDC電源カメラに置き換えて設置する場合
- 複数の映像を一括受信する場合
【仕様】
| モニター側ユニット VDS23000 | |
|---|---|
| 搭載可能モジュール | VDS23102 ×8台 |
| モニター出力 | 映像：BNCメス×1 音声：BNCメス×1 |
| LED表示 | モニター出力選択 |
| 電源入力 | AC100∼240V 50/60Hz |
| 外形寸法 | 226(W)×80(H)×400(D)mm (モニター側モジュールVDS23102搭載時) |
| 質 量 | 約3800g (モニター側モジュールVDS23102 x8台含む) |
| モニター側モジュール VDS23102 | |
|---|---|
| 映像信号出力 | 1.0Vp-p 75Ω コンポジット NTSC/PAL BNCメス |
| 音声信号出力 | モノラル音声(LINE) BNCメス |
| 電源入力 | VDS23000本体より供給 |
| LED表示 | 動作状態(初期化中/正常/LINK異常/映像なし/電源OFF) モニター出力選択 |
| リンク接続 | BNCメス |
| 外形寸法 | 89(W)×58(H)×25(D)mm (固定金具含まず) |
| 質 量 | 約120g |
| カメラ側モジュール VDS23202-R | |
|---|---|
| 映像信号入力 | 1.0Vp-p 75Ω コンポジット NTSC/PAL BNCメス |
| 音声信号入力 | モノラル音声(LINE) φ3.5mmステレオミニジャック |
| 搬送波 | 映像：45MHz 音声：44.5MHz |
| 変調方式 | 映像：AM変調 音声：FM変調 |
| SN比 | 映像：平均50dB 音声：平均46dB |
| LED表示 | 動作状態(電源出力なし/正常/電力不足/電源異常/電源入力なし) |
| リンク接続 | BNCメス |
| 電源入力 | モニター側モジュールVDS23102から供給 最大DC40V |
| 電源出力 | DC12V 最大1.5A DCジャック(φ2.1×5.5mm) ※電源出力が1.5Aを超えた場合に出力を遮断 |
| 外形寸法 | 98(W)×25(H)×50(D)mm (固定金具含まず) |
| 質 量 | 約103g |
| 付属品 | 固定金具 |
| 共通仕様 | |
|---|---|
| 最大伝送距離 | 1,000m(5C-2V同軸ケーブル使用時) |
| 消費電力 | 25W (カメラの消費電力分は含まず) |
| 環境及び安全規格 | FCC、EC、CE、RoHS、EN50121-4、IEC62236-4 |
・ワンケーブルカメラ・カメラ駆動ユニット・電源重畳システムと混在して使用することはできません。
・伝送距離はカメラ側モジュール⇔モニター側モジュール間の距離となります。
カメラ側モジュールからカメラまでの配線は1m以内で配線を行ってください。
・LINKケーブルには最大40Vの電流が流れています。避雷器などの電流を遮断する機器が
LINKケーブルの間に接続されている場合、正常に伝送を行うことができません。
電流を遮断せずに設置することができる避雷器を別途用意してありますのでご相談ください。
・モジュールは最大8台まで接続することができます。8台に満たない場合でも運用することが可能です。
※伝送距離はケーブル,コネクタの品質によって短くなる場合があります。

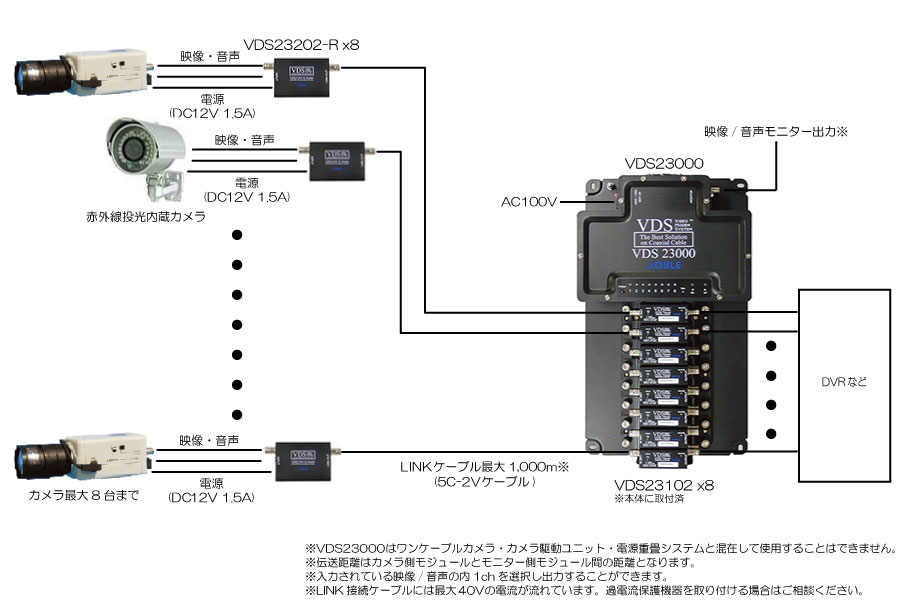

【接続例】
