【DD04A】

DVI-D・ステレオ音声 1入力4出力分配器

オープン価格
DD04Aは1920 x 1200までのDVI-D信号とステレオ音声信号(LINEレベル)
各1系統を4分配出力します。
ケーブル補償機能を装備しており、入力側ケーブルを最大15mまで
延長することができます。

【特徴】

  • DVI-Dとステレオ音声(LINE)を1入力4分配
  • 1系統のDVI-Dとステレオ音声(LINE)入力を4分配出力します。
    ケーブル補償機能を装備しているため、入力側ケーブルを最大15mまで延長することができます。

  • 高解像度に対応
  • 解像度は最大1920×1200(WUXGA)に対応

【仕様】

型 番 DD04A
DVI-D入力数 1入力 (DVI-D 29ピン)
DV-DI出力数 4出力 (DVI-D 29ピン)
音声入力数 1入力 (3.5mmステレオジャック)
音声出力数 4出力 (3.5mmステレオジャック)
ピクセルクロック 27MHz~165MHz
対応解像度 最大1920×1200 60Hz
電源入力 DC5V
消費電力 最大3.5W
動作環境 温度:-10~45℃  湿度:最大95%RH(結露不可)
外形寸法 225(W) x 40(H) x 166(D)mm
質 量 約910g
付属品 取扱説明書、滑り止めゴム足×4
電源アダプター(入力:AC100~240V 出力:DC5V)

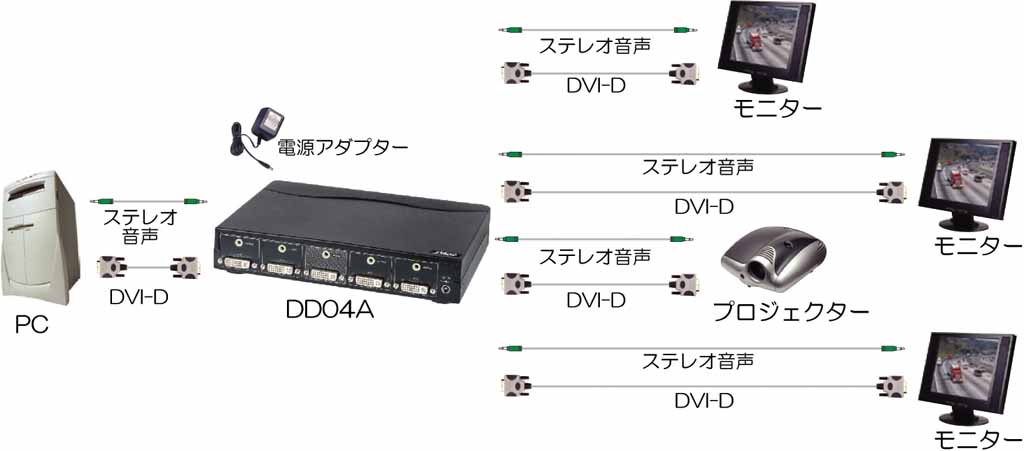

【接続例】

接続例はクリックして拡大できます。

【カタログ】

    カタログ(PDF)
