1chのDVI-D信号を2本の光ファイバーケーブルを使用して
最大1.5km伝送する伝送装置です。
対応解像度は最大1920×1200に対応。
【梱包数量】
DVI-B9LC2T-H (送信器) x1
電源アダプター付属
DVI-B9LC2R-H (受信器) x1
電源アダプター付属
※送信器と受信器はそれぞれ別売となっております。

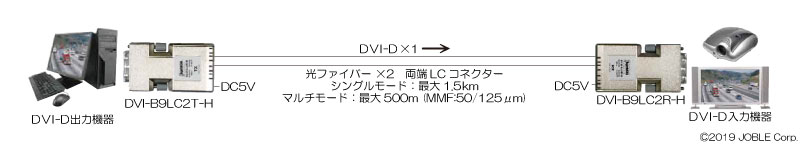

DVI-D信号をシングルモード光ファイバーケーブルを使用時最大1.5km、
マルチモード光ファイバーケーブル使用時最大500mの長距離伝送ができます。
伝送器本体にDVIオスコネクターを装備しているため、
パソコンやモニターのDVI端子に直接接続することができます。
EDID記録機能を持っており接続モニターの情報を保存することができます。
光ファイバーケーブルは、ノイズの干渉を受けにくい性質を持ちます。
動力線や信号線などのノイズ発生源に隣接して配線をしても信号の品質を維持したままの伝送が可能です。
また、光ファイバーケーブル自体からノイズを発生することもありません。
医療機器や計測機器の近くなどノイズを発生させてはならない場所での配線に適しています。
光ファイバー伝送器はデジタル信号で通信をしているため、
映像信号がほとんど劣化せず、鮮明な映像のまま長距離伝送が可能です。
型 番 | DVI-B9LC2T-H (送信器) DVI-B9LC2R-H (受信器) |
|
映 像 | チャンネル数 / 方向 | 1 / → |
信 号 | DVI-D | |
EDID | EDID記録機能有り | |
音 声 | − | |
最大解像度 | 1920 × 1200(16:10) 1920 × 1080(16:9) 1600 × 1200(4:3) |
|
HDCP | 非対応 | |
信号帯域 | 最大1.65Gbps | |
接続端子 | DVIオス | |
光ファイバー数 | 2 | |
波 長 | 1310 / 1550nm | |
伝送距離 | マルチモード | 500m (50 / 125μm) |
シングルモード | 1.5km | |
光接続端子 | LC ×2 | |
電源電圧 | DC5V | |
消費電力 | 2.0W | |
質 量 | 送信器:98g 受信器:95g |
|
外形寸法 | 35(W) × 15(H) × 68(D)mm | |
動作環境 | 0 ~ 70℃ | |
備 考 | 電源アダプター DC5V 3A付属 |
※送信器と受信器はそれぞれ別売となっております。
