VP-5004 デジタルビデオレコーダー| 株式会社JOBLE 製品情報

【VP-5004】

車載/組込み対応4chDVR

VP-5004は小型・ファンレス・静音で耐振動性に優れた車載・組込用途に有効な4chデジタルビデオレコーダーです。 GPS接続による追跡・経路表示、スマートフォンでのリアルタイム表示/カメラ操作が可能です。

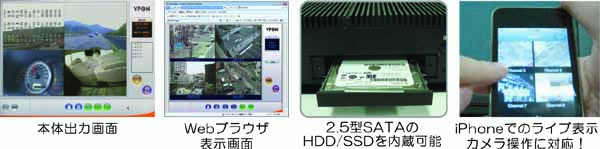

【特徴】

  • GPSによる位置情報記録/経路表示再生
  • 耐振動性に優れた構造 (MIL-STD-810Fに準拠した耐衝撃性能)
  • ファンレスで優れた静音性・耐久性
  • DVR本体の動作温度範囲は-10℃~60℃
  • DC9~32Vの電源入力で動作
  • ACC信号による起動とシャットダウン
  • オプション「外部電源ユニット」でACC断後のカメラ・DVRへの電源 供給時間をコントロール可能 (3分~12時間)
  • 4映像入力で最大120fps(合計)の録画が可能(320×240)
  • デジタル入力 / 動体検知 / 連続録画 / スケジュール録画に対応
  • アラームによる電子メール送信(画像添付可)と静止画FTPアップロード
  • PC上でGoogleEarthの地図を利用した経路再生が可能
  • スマートフォンによるリアルタイム映像表示/カメラ操作
  • MPEG4による高画質 / 高圧縮録画
  • 記録メディアは2.5型SATAのHDD/SSD(オプション)
  • USBストレージへのバックアップ / 設定保存
  • カメラ制御(RS485) / デジタル入出力対応(オプションで接点入力/リレー出力)
  • 中央監視ソフトウェア「SecuWatch」に対応 (オプション)

【使用例】

  • タクシー・バス・トラックなどの周囲/室内/荷物監視
  • 工事車両など振動の大きい車両の車載カメラ記録
  • 屋外ボックス内への設置による無人撮影システム
  • 静かなオフィス/店舗での録画/録音システム
  • チェーン店での監視/記録/映像配信システム

【仕様】

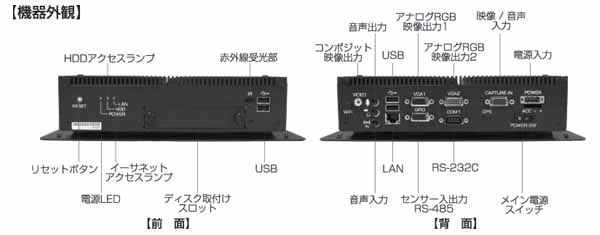

型 番 VP-5004
映像入力 4チャンネル
コンポジット(NTSCまたはPAL)  1.0Vp-p 75Ω BNC
音声入力 4チャンネル
LINE入力 RCA ×4
映像出力 ミニD-sub15ピン ×1 アナログRGB信号
RCA ×1 コンポジット信号 (NTSC/PAL選択可能)
音声出力 1チャンネル ミニジャック ×1
0~2.0Vrms 400Ω以下
映像圧縮方式 MPEG4
USBポート 4ポート (前面:2、背面:2)
映像サイズ 320×240 / 640×480
フレームレート ローカル表示 120フレーム/秒 (4映像合計)
最大録画フレーム
(カメラ単位)
320×240:30フレーム/秒
640×480:15フレーム/秒
上限設定 録画フレームレートの上限を設定 (1~30)
録画/録音 ハードディスク 2.5型  SATA  ハードディスク又はSSDを1台内蔵可能 (オプション)
フレーム容量 ※1 320×240:平均5Kb/f  640×480:平均18Kb/f
プリアラーム記録 各チャンネル300フレームまで任意に設定
サイクル録画機能 有 り
スケジュール機能 16設定
記録方式 常時、センサー、動体検知
アラーム機能 種 類 センサー入力、動体検知、ビデオロス、ディスク空き容量無し、ディスクエラー
動 作 録画、電子メール送信、FTP送信、リレー出力
(録画、FTP送信、リレー出力はセンサー入力・動体検知のみ対応)
モニター表示形式 1映像表示、4分割表示、巡回表示
センサー入力 4
リレー出力 4
シリアル入出力 RS232C×1 RS485×1
イーサネット接続 10/100/1000Base-T RJ45ジャック×1
PTZカメラ制御 可能 (RS232C、RS485を利用)
バックアップ USBメモリまたはUSB-HDD
操作方法 ネットワーク、赤外線リモコン、USBマウス、USBキーボード  ※2
ネットワーク機能 (PCと接続する場合) 接続方法 イーサネット
通信プロトコル TCP/IP、DHCP、HTTP、FTP、NTP
サーバー機能 Webサーバー、FTPサーバー
アクセス制限機能 ユーザー名、パスワードによる制限 最大256ユーザー
ユーザーごとに利用可能な機能を設定
対応Webブラウザー Internet Explorer6.0以降
DDNSサービス 専用サーバーあり
同時アクセス数 無制限  ※3
音声機能 記録音声の再生、双方向通話 (Windows PCのみ) ※4
時刻補正 NTPサーバーへの時刻問い合わせ
リレー出力制御 手動によるオープン / クローズ及び状態の確認が可能
使用環境 温度:-10~60℃ 湿度:10~95%RH (結露不可)
外形寸法(突起部を含まず) 240(W)×160(D)×60(H)mm (本体のみ)
質 量 約3Kg
電 源 DC9~32V  最大15W
耐振動性能 MIL-STD-810F, figure 514.5c-3
付属品 ユーザーズガイド、ソフトウェアCD、映像 / 音声入力用変換ケーブル センサー入出力 / RS485用変換ケーブル

※1:画質80で録画した場合の平均的な値です。映像の状態(画面全体が激しく変化するなど)によって値は変化します。
※2:赤外線リモコン、USBマウス、 USBキーボードはオプションです。
※3:アクセス数が多い場合は映像更新の間隔が長くなります。 各映像10アクセス程度が目安です。
※4:音声伝送は伝送方式の仕様により数秒の遅延が発生します。


【録画時間】

録画解像度 カメラ数 録画可能時間[日] (500GBハードディスクドライブ搭載時)
30fps 20fps 15fps 10fps 7fps 4fps 2fps 1fps
320×240 1台 40 60 80 120 160 300 600 1,200
2台 20 30 40 60 80 150 300 600
4台 10 15 20 30 40 75 150 300
640×480 1台 10 15 20 30 40 75 150 300
2台 5 8 10 15 20 32 75 150
4台 --- --- 5 8 10 20 40 80

【オプション】

種 類 型 番 概 要
外部電源ボックス External Power Box VP-5004用タイマー内蔵カメラ/DVR用電源制御ユニット DC12/24V対応
車載時にACC-OFFから電源遮断までの動作遅延時間(バッテリー駆動)を設定可能
センサー入出力 GPIO-2A-12V センサー入力/リレー出力ボックス
P-5004のデジタル入出力(TTLレベル)を無電圧接点入力/リレー出力に変換
端子台接続 RS485(2線式)に対応 ※動作用電源はDC12Vのみ対応
GPSレシーバー BU-373 SBアンテナユニット USB接続 1.5mUSBケーブル
IRリモコン+受光部   赤外線リモコンと受光部(USB接続)のセット
電源アダプター SWP124200-P DC12V電源アダプター DC12V/4.2A出力 AC90~240V入力 ACケーブル付属

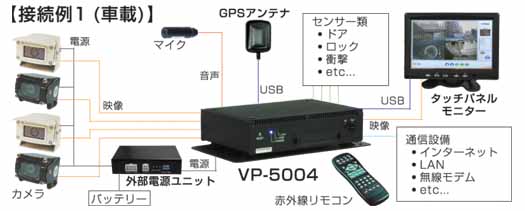

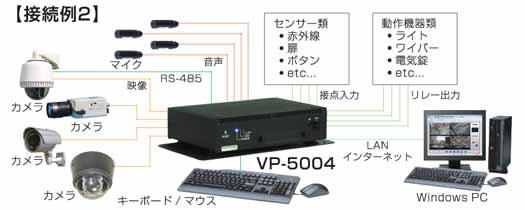

【接続例】

VP-5004_02 VP-5004_03 VP-5004_04

【資料】

VP-5004 カタログ(PDF)

【関連製品】

VP-5004オプション
ExternalPowerBox ExternalPowerBox VP-5004用オプション 外部電源ボックス
DC9~32V入力 VP-5004とカメラ4台にDC12Vを供給
ACC断後の電源供給時間を3分~12時間で設定
gpio_2a_12v GPIO-2A-12V VP-5004用オプション GPIOユニット
VP-5004のデジタル入出力を無電圧接点入力/リレー出力に変換
端子台接続 RS485入出力に対応
BU-373 BU-373 VP-5004用オプション USB接続GPSアンテナ
SWP124200-P SWP124200-P VP-5004用オプション AC100V接続用電源アダプター DC12V 4.16A
HP-RC002 HP-RC002 VPONシリーズ用オプション 赤外線リモートコントローラー
SecuWatch SecuWatch VPONシリーズ用オプション 中央監視ソフトウェア
