【FV2303C.LRX】

HDMI 光ファイバー伝送 受信器 (SDI・音声出力対応)

オープン価格

1系統のHDMI信号を1本の光ファイバーケーブルを使用して
長距離伝送する光ファイバー受信器です。
HDMI信号、SDI信号、アナログステレオ音声を出力できます。
送信器を用途に合わせて選択することができます。

【梱包数量】
FV2303C.LRX (受信器) x1
電源アダプター付属

※別途用途に合わせて送信器をお求めください。

【特徴】

  • HDMI伝送
  • SD/HD/3G-SDI信号またはHDMI信号を受信して、HDMI信号とSDI信号を出力します。
    また、アナログステレオ音声の出力を行うこともできます。
    映像信号は59.94Hzの信号に対応しています。

  • 送信器を選択可能
  • 使用する信号によって送信器を選択することができます。
    組合せることができる送信器は以下の通りとなります。

    型番 入力信号 伝送距離
    FO2210C.LTX SDI シングルモード:20km
    マルチモード:2km
    FV3210C.LTX HDMI シングルモード:10km
    マルチモード:1km
  • ノイズ耐性
  • 光ファイバーケーブルは、ノイズの干渉を受けにくい性質を持ちます。
    動力線や信号線などのノイズ発生源に隣接して配線をしても信号の品質を維持したままの伝送が可能です。
    また、光ファイバーケーブル自体からノイズを発生することもありません。
    医療機器や計測機器の近くなどノイズを発生させてはならない場所での配線に適しています。

  • 伝送時の損失
  • 光ファイバー伝送器はデジタル信号で通信をしているため、
    映像信号がほとんど劣化せず、鮮明な映像のまま長距離伝送が可能です。

【仕様】

型 番 FV2303C.LRX
概 要 HDMI受信器
SDI出力 出力数 1
信号帯域 SDI/HDMI受信信号と同じ
接続端子 BNCメス
出力インピーダンス 75Ω
エンベデッドオーディオ 対 応
HDMI出力 出力数 1
接続端子 HDMIタイプAメス
HDCP 送信器に依存
EDID 送信器に依存
音 声 対 応
アナログ
音声出力
音声出力 2 (L/R ステレオ)
接続端子 RCAメス
出力レベル 2.0Vp-p
光ファイバー数 1
波 長 1310nm
伝送距離 マルチモード 2km (送信側機器:FO2210C.LTX)
1km (送信側機器:FV3210C.LTX)
シングルモード 20km (送信側機器:FO2210C.LTX)
10km (送信側機器:FV3210C.LTX)
光接続端子 LC ×1
電源電圧 DC12V
消費電力 6.0W
質 量 約370g
外形寸法 85.5(W) × 24.8(H) × 103.5(D)mm
動作環境 温度:−20 ~ 75℃
湿度:0 ~ 95%RH (結露不可)
備 考 電源アダプター付属
ケースタイプ用ラックマウントシャーシ
「VAD-RACK-SD-ET」、「VAD-RACK-SD-4U」
に最大16台設置可能

※別途用途に合わせて送信器をお求めください。

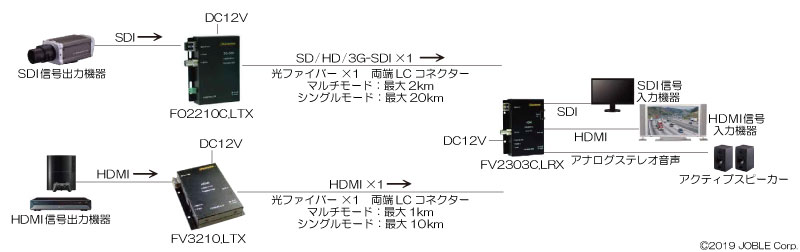

【接続例】

接続例はクリックして拡大できます。
