【HC01】

HDMI・DVI → コンポジット映像・音声コンバーター

オープン価格
HC01はHDMIまたはDVI-D信号をコンポジット映像とステレオ音声に変換する
コンバーターです。
最大でHDTV解像度:1080p、PC解像度:1920 x 1080 @60Hzに対応しています。
※DVI-Dを接続する場合はDVI → HDMI変換アダプターを
別途ご用意ください。
【梱包数量】
HC01 x1

【特徴】

  • HDMI/DVIをコンポジット映像
  • HDMI信号またはDVI-D信号をコンポジット映像とステレオ音声に変換

  • 幅広い対応解像度
  • 480i/pから1080p @60Hzまで幅広い解像度に対応しています。
    また、PALにも対応しておりより柔軟な出力を行うことができます。
    ※NTSC/PALは選択して出力します。

【仕様】

型 番 HC01
HDMI入力 対応解像度 480i/p  1080i 50Hz
576i/p  1080i 60Hz
720p 50Hz  1080p50Hz
720p 60Hz  1080p 60Hz
映像出力 コンポジット NTSCまたはPAL(切替)
音声出力 ラインレベル
HDMI入力端子 HDMI タイプA×1
映像出力端子 RCAメス×1 (1.0Vp-p 75Ω コンポジット)
音声出力端子 RCAメス×2 (1.0Vp-p 最大10kΩ)
電 源 DC5V (電源アダプター付属)
消費電力 最大5.0W
外形寸法 67(W)×27(H)×110(D)mm
質 量 約180g
動作環境 温度:0∼55℃  湿度:5∼95%RH(結露不可)
付属品 電源アダプター(入力:AC100∼240V 出力:DC5V)×1
取扱説明書、固定ネジ+アンカー×4セット

※DVI-Dを接続する場合はDVI → HDMI変換アダプターを別途ご用意ください。

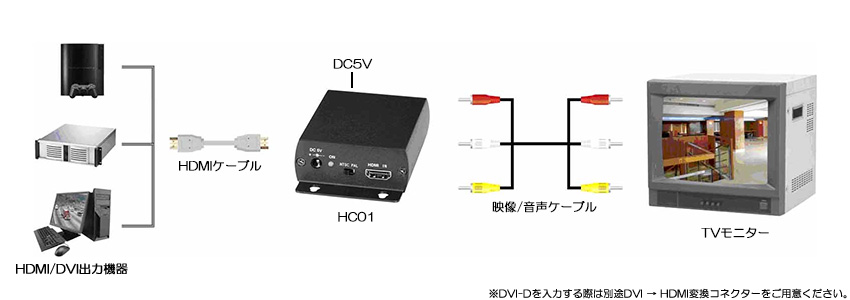

【接続例】

接続例はクリックして拡大できます。
