【HE01EI】
HDMI･赤外線CAT5e伝送器(2ケーブル仕様)
HDMI信号と赤外線信号をLANケーブルを2本使用して、
1080pで最大45m、1080iで最大60m伝送できます。
また、30m以内の場合は電源を使用せず伝送が可能です。
【梱包数量】
HE01EIT (送信器) ×1
HE01EIR (受信器) ×1
電源アダプター付属
【特徴】
- LANケーブル2本を使用し最大60m伝送
- 赤外線リモコン信号伝送
- 電源なしでも運用が可能
- HDMI1.3、HDCP対応
- 抜き差しが簡単なRJ45接続
- LANケーブル(CAT5e/6)を使用可能
CAT5e/6ケーブル(UTP4ペア、ストレート結線 24AWG)を2本使用し
720p / 1080iで最大60m、1080pで最大45mの伝送が可能です。
※最大転送速度は2.25Gbps
HDMI信号の他に赤外線リモコン信号を伝送することができ、
録画機器やモニターなどの接続機器を遠隔操作することができます。
信号は片方向通信となり、送信器 → 受信器または受信器 → 送信器から選択することができます。
伝送距離が30m以内の場合は電源アダプターを使用せずに伝送が可能です。
※機器や映像の状態によって30m未満でも電源が必要となる場合があります。
多くの機器に採用されているHDMI1.3や著作権保護機能HDCPに対応しているため、民生用ブルーレイレコーダーなど
様々な機器でも安心してご使用いただけます。(本機以外の機器(モニター等)も全てがHDCPに対応している必要があります。)
※映像機器、モニターによっては正常に表示されない場合があります。事前にお問合せください。
お貸出による動作チェックに対応させていただきます。
LANケーブルとの接続は、RJ45コネクターを使用。ワンタッチでケーブルの抜き差しができます。
入手性のよいLANケーブルを使用できます。
また、ケーブルが細くて柔らかいため引き回しも簡単です。
【使用例】
- HD映像を離れた場所の大型モニター、プロジェクターに表示
- 病院、大型施設、店舗、学校などの案内板、広告
【仕様】
| 型 番 | HE01EIT | HE01EIR |
| 信号帯域 | 2.25Gbps (HDMI1.3 HDCP対応) | |
| 対応解像度 | 480i / 480p / 1080i / 720p / 1080p 24/50/60Hz | |
| 対応ケーブル | CAT5e/6 UTP ストレート結線 (4ペア AWG24 単心) | |
| LINKケーブル長 | CAT5e/6 60m：1080iまで CAT5e 40m / CAT6 45m：1080pまで | |
| HDMIケーブル長 | 28AWG HDMIケーブル 3m以下 (別売) | |
| HDMI端子 | HDMI Aタイプ×1 (入力) | HDMI Aタイプ×1 (出力) |
| LINKケーブル端子 | RJ45（シールド対応）×2 | |
| IR発光/受光ケーブル端子 | φ3.5mmジャック | |
| IR周波数 | 30∼60KHz | |
| IR通信方向 | HE01EIT (送信器) → HE01EIR (受信器) HE01EIR (受信器) → HE01EIT (送信器) から選択 |
|
| 電 源 | DC12V (電源アダプター付属) | HE01EITから供給 |
| 消費電力 | 最大1.8W | 最大3.0W |
| 使用環境 | 温度：0∼55℃ 湿度：最大95%RH(結露不可) | |
| 外形寸法 | 67(W)×27(H)×87(D)mm | 67(W)×27(H)×87(D)mm |
| 質 量 | 約135g | 約130g |
| 付属品 | 取扱説明書、電源アダプター(DC12V出力)、IR受光ケーブル(1700mm)、 IR発光ケーブル(1700mm)、固定ネジ+アンカー×8セット |
|
※CAT6ケーブルの使用を推奨しております。
※伝送距離が30m以内の場合は電源アダプターを使用せずに伝送が可能です。
30m以内でもHR01EIT(送信器)のLEDが点灯しない場合や出力映像にノイズが多い場合は電源アダプターを接続してください。
【接続例】

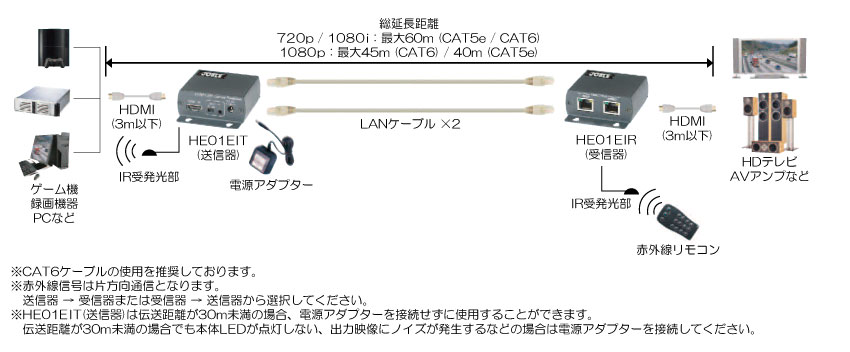

接続例はクリックして拡大できます。
