【HE01SLR】

HDMI CAT5e伝送受信器 再延長対応

オープン価格

HE01SLRは、HDMI伝送送信器「HE01ST」と組み合わせて使用する
アクティブタイプの伝送受信器です。
LANケーブル1本で最大70m(1080i)伝送することができます。
また、HE01SLRを複数(最大10台)中継して、合計100mまで再延長
することが出来ます。
【梱包数量】

HE01SLR x1

【特徴】

  • HDMIを再延長
  • HE01STを使用し送信したHDMIを再度LANケーブルで最大30m延長。
    1080pで最大30m、1080iで最大70mそれぞれ再延長が可能です。
    ※最大10段階延長、総延長100mまで可能

  • HDMI1.3、HDCP対応
  • 多くの機器に採用されているHDMI1.3や、著作権保護機能HDCPに対応しているので、民生用ブルーレイレコーダーなど
    様々な機器でも安心してご使用いただけます。(本機以外の機器(モニター等)も全てがHDCPに対応している必要があります)

    ※映像機器、モニターによっては正常に表示されない場合があります。事前にお問合せください。
      お貸出による動作チェックに対応させていただきます。

  • 抜き差しが簡単なRJ45接続
  • LANケーブルとの接続は、RJ45コネクターを使用。ワンタッチでケーブルの抜き差しができます。

  • 配線が簡単
  • 使用するのは通常のLANケーブル。 HDMIケーブルと比べると細くて引き回しが簡単です。 既設配管の隙間やモニターアームに簡単に通線出来ます。 しかも、コネクタはLAN用コネクタ(RJ45)なので、現地でも簡単に取り付けられます。 配管に余裕があればコネクタを付けたままでも通線することが可能です。

【使用例】

  • HD映像を離れた場所の大型モニター、プロジェクターに表示
  • 複数のモニターに同じ映像を表示
  • 病院、大型施設、店舗、学校などの案内板、広告

【仕様】

型 番 HE01SLR
対応信号 HDMI1.3 HDCP
対応解像度 480i / 480p / 720p / 1080i / 1080p
対応ケーブル CAT5e/6 UTP ストレート結線 (4ペア AWG24 単心)※
伝送距離 70m (480i / 480p / 720p / 1080i)
30m (1080p)
HDMIケーブル長 24AWG HDMIケーブル3m以内
HDMI端子(出力) HDMI Aタイプ×1
LINKケーブル端子 LINK入力:RJ45×1
LINKループ出力:RJ45×1
再延長数 最大10段階
電 源 DC5V (付属電源アダプター)
消費電力 最大5.75W
動作環境 温度:0~55℃  湿度:最大95%RH(結露不可)
外形寸法 67(W) x 27(H) x 110(D)mm
質 量 160g
付属品 取扱説明書、電源アダプター(入力:AC100V(50/60Hz) 出力:5V 2A)×1
固定ネジ+アンカー×4セット

※CAT6ケーブル以上の使用を推奨。
※送信器はHE01STを使用してください。

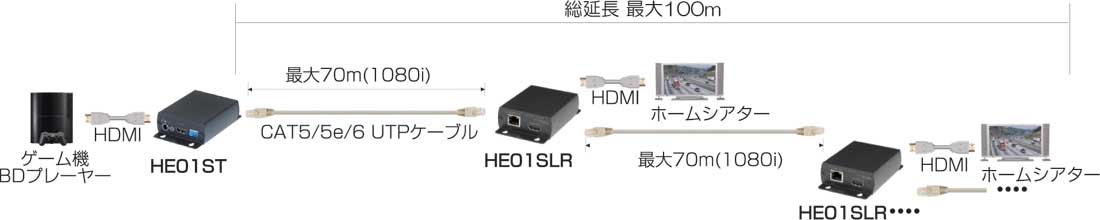

【接続例】

接続例はクリックして拡大できます。
