HE02E HDMI CAT5e長距離伝送機器 | 株式会社ジョブル 製品情報

【HE02E】

HDMI HDBaseT長距離伝送器

オープン価格

【梱包数量】
HE02ET x1
HE02ER x1
電源アダプター付属

【HE02ER】

HDMI HDBaseT長距離受信器

オープン価格

【梱包数量】
HE02ER x1
電源アダプター付属

HE02EはHDMI信号をLANケーブルで長距離伝送します。
最大解像度は4K 30Hz RGB4:4:4。
HDMI1.4に対応しており3D映像信号の伝送や
4K2K映像の伝送が可能です。
HE02ER(受信器)単体での販売に対応しています。

【特徴】

  • LANケーブル1本でHDM信号を100m伝送
  • CAT5e/6/6a/7ケーブル(UTP/STP 24AWG)1本で、最大4K解像度(4K 30Hz RGB4:4:4に対応)を
    100m伝送します。3D映像にも対応しています。

  • HDMI1.4、HDCP対応
  • 多くの機器に採用されているHDMI1.4や、著作権保護機能HDCPに対応しているので、
    民生用ブルーレイレコーダーなど様々な機器でも安心してご使用いただけます。
    (本機以外の機器(モニター等)も全てがHDCPに対応している必要があります)

    ※映像機器、モニターによっては正常に表示されない場合があります。事前にお問合せください。
      お貸出による動作チェックに対応させていただきます。

  • 配線が簡単
  • 使用するのは通常のLANケーブル。 HDMIケーブルと比べると細くて引き回しが簡単です。 既設配管の隙間やモニターアームに簡単に通線出来ます。 しかも、コネクタはLAN用コネクタ(RJ45)なので、現地でも簡単に取り付けられます。 配管に余裕があればコネクタを付けたままでも通線することが可能です。

【仕様】

 型 番 HE02ET HE02ER
対応規格 HDMI1.4
HDCP2.2 / 1.4 (HDBaseT 準拠)
 信号帯域 最大10.2Gbps
 対応解像度 1080i/p, 720p 最大60Hz 48bit
3840×2160 (4K) 最大30Hz RGB4:4:4
 最大伝送距離 1080p 60Hz 36bit:100m(CAT5e/6)
1080p 60Hz 48bit:70m(CAT5e/6) 100m(CAT6a/7)
4K 30Hz RGB4:4:4:70m(CAT5e/6) 100m(CAT6a/7)
 HDMIケーブル長 24AWG HDMIケーブル 3m以下 (別売)
 HDMI端子 HDMI タイプA×1 (入力) HDMI タイプA×1 (出力)
 LINKケーブル端子 RJ45ジャック(シールド対応)×1
 電源電圧 DC5V (電源アダプター DC5V 2A付属)
 消費電力 最大3W (待機モード:0.8W) 最大6W (待機モード:1W)
 寸 法 49(W) x 25(H) x 90(D)mm
 質 量 125g 135g
 動作温湿度範囲 温度:0 ~ 55℃  湿度:5 ~ 95%RH(結露不可)
 付属品 取扱説明書、固定ネジ+アンカー×4セット、
電源アダプター(入力:AC100-240V 出力:DC5V 2A)×2

※CAT6ケーブル以上の使用を推奨。詳細は仕様内「最大伝送距離」を参照してください。
※HDMI1.4の伝送性能を使用する場合(10.2Gbps)を利用する場合はCAT6A以上のケーブルを必ず使用してください。

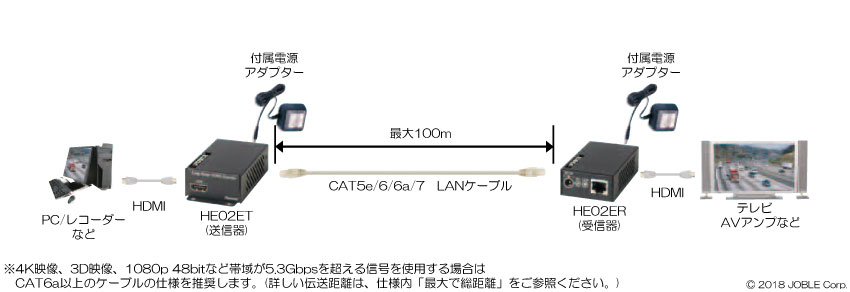

【接続例】

接続例はクリックして拡大できます。
