【HE02EI】

HDMI・赤外線CAT5e長距離伝送器

オープン価格
HE02EIはHDMI信号と赤外線信号をLANケーブル(CAT5e/6/6a/7 UTP/STP
24AWG 単線)で伝送します。
最大解像度は1920 x 1080 @60Hz。
HDMI1.4aに対応しており3D映像の伝送が可能です。
HE02EIR(受信器)のみの販売もしております。
【梱包数量】

HE02EIT x1
HE02EIR x1
電源アダプター付属

【特徴】

  • LANケーブル1本でフルHD映像を70m伝送
  • CAT5e/6/6a/7ケーブル(UTP/STP 24AWG)1本で、1920 x 1080 @60Hzを最大70m伝送します。
    HDMI1.4aに対応しており3D映像の伝送を行うこともできます。

  • 赤外線信号の伝送
  • HDMI信号のほかに赤外線リモコン信号を伝送することができます。
    録画機器などを離れた場所から操作することができます。

  • HDMI1.4、HDCP対応
  • 多くの機器に採用されているHDMI1.4や、著作権保護機能HDCPに対応しているので、民生用ブルーレイレコーダーなど
    様々な機器でも安心してご使用いただけます。(本機以外の機器(モニター等)も全てがHDCPに対応している必要があります。)

    ※映像機器、モニターによっては正常に表示されない場合があります。事前にお問合せください。
      お貸出による動作チェックに対応させていただきます。

  • 配線が簡単
  • 使用するのは通常のLANケーブル。
    HDMIケーブルと比べると細くて引き回しが簡単です。
    既設配管の隙間やモニターアームに簡単に通線出来ます。
    しかも、コネクタはLAN用コネクタ(RJ45)なので、現地でも簡単に取り付けられます。
    配管に余裕があればコネクタを付けたままでも通線することが可能です。

【使用例】

  • 小売店やコンビニなどで店頭にはモニター以外置きたくないとき
  • 警備室・管理人室など、DVRの設置スペースがない場合
  • 既設のLANケーブル1本を使用して、HD映像伝送を行いたいとき
  • 離れた場所からの録画機器などの操作を行いたいとき

【仕様】

型 番 HE02EIT HE02EIR
対応規格 HDMI1.4a、HDCP
最大信号帯域 10.2Gbps
対応LINKケーブル CAT5e/6/6a/7ケーブル UTP/STP AWG24 単線 
LINKケーブル長 60m(CAT5e/6 1080p/60Hz) 70m(CAT6a/7 1080p/60Hz)
HDMIケーブル長 5m以下 (24AWG  別売)
入出力端子  HDMI Aタイプ×1 、赤外線 φ3.5mmミニジャック×1
LINKケーブル接続端子 RJ45(ジャック)×1
対応赤外線周波数 30∼60kHz
赤外線角度/距離 受信:±55度 送信:±30度 送信距離:最大5m
電源入力 DC5V (電源アダプター付属)
消費電力 最大1.9W 最大4.1W
外形寸法 49(W) x 25(H) x 92(D)mm
質 量 125g 135g
動作環境 温度:0∼55℃  湿度:5∼95%RH(結露不可)
付属品 取扱説明書、赤外線受光ケーブル×1、赤外線発光ケーブル×1
固定ネジ+アンカー×4セット、電源アダプター(入力:AC100-240V 出力:DC5VA)×2

※HE02EIR(受信器)のみの販売もしております。
※CAT6ケーブル以上の使用を推奨。
 (1080p 60Hz以上の映像を表示する場合は必ずCAT6以上のケーブルを使用してください。)
※HDMI1.4の伝送性能(10.2Gbps)を使用する場合はCAT6a以上のケーブルを必ず使用してください。

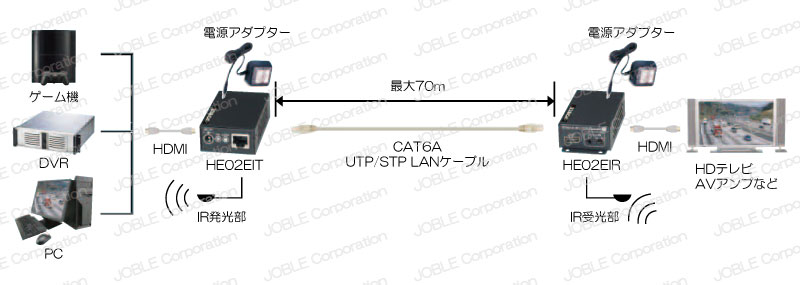

【接続例】

接続例はクリックして拡大できます。
