HE02EIX 4K HDMI・赤外線・RS232C HDBaseT伝送器 (HDMI2分配出力機能付) | 株式会社ジョブル 製品情報
新製品

【HE02EIX】

4K HDMI・赤外線・RS232C HDBaseT伝送器 (HDMI 2分配出力機能付)

オープン価格

CAT5e / 6 / 6a / 7ケーブル1本を使用して
HDMI信号と赤外線リモコン信号、RS232C信号を
最大70m延長する伝送器です。
送信器はHDMI信号のループ出力を行える為、
HDMI信号出力機器の近くで映像の確認が行えます。

【梱包数量】
HE02EIXT ×1 (送信器)
HE02EIXR ×1 (受信器)
電源アダプター付属

【特徴】

  • HDMI・赤外線リモコン・RS232C伝送
  • CAT5e / 6 / 6a / 7ケーブル(UTP/STP 24AWG 単線 ストレート結線)を使用して
    HDMI (4K対応)と赤外線リモコン信号、RS232Cを最大70m伝送。

  • HDMI信号
  • 対応解像度は最大3840×2160p (4K 60Hz 4:4:4)となります。
    また、最大延長距離は1080p 60Hzの場合、CAT6a / 7を使用時70m、CAT5e / 6を使用時60m
    3840×2160p 60Hz 4:4:4の場合、CAT6a / 7を使用時40m、CAT5e / 6を使用時35mとなります。

  • HDMI信号ループ出力
  • HE02EIXT(送信器)はHDMI信号のループ出力が可能です。
    延長先である受信器側だけでなく、HDMI信号出力機器の近くで映像を確認することができます。

  • HDMI信号2分配出力
  • HE02EIXR(受信器)は伝送されたHDMI信号の2分配出力が可能です。
    モニター2台への接続、モニターとAVアンプへの接続など幅広い運用が可能です。

  • 赤外線リモコン信号
  • それぞれ片方向通信(送信器 → 受信器 / 受信器 → 送信器)、または双方向通信を行うことができます。
    ※双方向通信を行う場合は、別途赤外線受光部/発光部の追加が必要となります。

  • RS232C伝送
  • RS232C信号は双方向通信を行うことができます。(TxD、RxDのみ)
    また、最大通信速度は115,200bpsとなります。

  • HDMI CEC対応
  • CEC (Consumer Electronics Control)に対応しており、
    一つのリモコンで全ての機器を制御することができます。
    ※HE02EIXT(送信器)「HDMI IN」とHE02EIXR(受信器)「HDMI OUT 1」のみ対応しております。

【仕様】

型番 HE02EIXT (送信器) HE02EIXR (受信器)
HDMI入力端子 HDMI タイプA×1
HDMI出力端子 HDMI タイプA ×1 (ループ出力) HDMI タイプA ×2 (2分配出力)
HDMI映像信号 最大3840 × 2160p (4K) 60Hz 4:4:4
HDMI音声信号 最大7.1 LPCM 192KHz
Dolby TrueHD
DTS-HD MA
HDCP 1.4 / 2.2対応
EDID HDMI出力1に接続されたモニターの情報を送信
CEC HDMI入力とHDMI出力1の端子間で通信可能
HDMI入力 帯域幅 18Gbps
HDBaseT端子 RJ45 ×1 (8極8心)
LINKケーブル LANケーブル (CAT6以上推奨)
ストレート結線 CAT5e / 6 / 6a / 7 UTPまたはSTP
伝送距離 CAT5e / 6
最大60m (1920 × 1080p 60Hz 4:4:4)
最大35m (3840 × 2160p(4K) 60Hz 4:4:4)

CAT6a / 7
最大70m (1920 × 1080p 60Hz 4:4:4)
最大40m (3840 × 2160p(4K) 60Hz 4:4:4)
HDMIケーブル 5m以下
RS232C φ3.5mmステレオミニジャック ×1
最大115200bps
(自動識別 全二重通信 TxD、RxDのみ)
赤外線 入力:φ3.5mmミニジャック ×1
出力:φ3.5mmミニジャック ×1
対応赤外線周波数:30 ~ 60kHz
受信可能角度:±55度
送信可能角度:±10度
最大送信距離:5m
双方向対応
電源端子 DCジャック ×1
(φ2.1×5.5mm センタープラス)
電源電圧 DC5V
(電源アダプター DC5V 2A付属)
消費電力 最大5W
(パワーセーブ時1.4W)
最大8W
(パワーセーブ時1.7W)
動作環境 温度:0℃ ~ 50℃
湿度:5% ~ 95%RH (結露不可)
外形寸法 109.6 (W) × 30(H) × 109.7 (D)mm
質量 約270g 約285g
付属品 取扱説明書、電源アダプター×2、赤外線入力ケーブル×1、
赤外線出力ケーブル×1、固定ネジ+アンカー×8

※伝送距離はケーブルの品質、中継コネクターの有無などにより値が変化します。

※HDCP2.2の場合は接続される全てのモニターがHDCP2.2に対応している必要があります。

※LINKケーブルにSTPケーブルを使用することでノイズに強い伝送が可能です。

※HDMIケーブルは伝送するHDMI信号に対応したケーブルを使用してください。

※RS232C通信用ケーブルは付属しません。

※赤外線通信は付属の赤外線入力ケーブル/赤外線出力ケーブルを使用して行います。
 また、双方向通信を行う場合は、赤外線入/出力ケーブルを追加購入していただく必要があります。


【主な対応解像度/フレームレート】

  • 3840×2160p 60/59.94/30/29.97/24/23Hz
  • 1920×1200p 60Hz
  • 1920×1080p 60/59.94/50/24/23Hz
  • 1920×1080i 30/29.97/25Hz
  • 1680×1050p 60/59.94Hz
  • 1600×1200p 60Hz
  • 1400×1050p 60Hz
  • 1366×768p 60Hz
  • 1280×1024p 75/60Hz
  • 1280×800p 60Hz
  • 1280×720p 60/59.94/50/30/29.97Hz
  • 1176×664p 60/59.94Hz
  • 1152×864p 75/60Hz
  • 1024×768p 75/70/60Hz
  • 800×600p 75/72/60/56Hz
  • 720×576p 50Hz
  • 720×480p 60/59.94Hz
  • 640×480p 75/60/59.94Hz

※HDMI信号出力機器の信号特性によりごく稀に上記の解像度/フレームレートでも伝送できない場合があります。

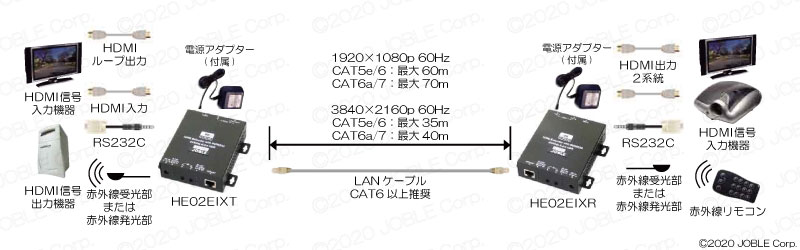

【接続例】

接続例はクリックして拡大できます。
