【HE03】
HDMI CAT5e伝送器(ループ出力付)
長距離伝送します。
対応最大解像度は1920×1200 32bpp 60Hz。
HE03T(送信側)はHDMI信号をループ出力することができるため、
HDMI出力機器の近くで映像の確認を行うことができます。
【梱包数量】
HE03T x1
HE03R x1
電源アダプター付属
【特徴】
- LANケーブル1本でフルHD映像を長距離伝送
- HDMIループ出力
- 長距離伝送
- HDMI信号2分配延長
- HDCP対応
CAT5eケーブル(UTP/STP 24AWG 単線)を使用して最大1920×1200の映像を最大120m、
CAT6以上のケーブルを使用時最大150m延長することができます。
HE03T(送信器)はHDMI信号のループ出力を行うことができるため、
延長している映像を出力側機器の近くで確認することができます。
イーサネットリピーターと組み合わせて使用することによって、より長距離の伝送を行うことができます。
弊社イーサネットリピーター「SR01」や「JPX201」などのPoEリピーターを組み合わせることにより
伝送距離を300m以上に伸ばすことができます。
※詳しくは【接続例】を参照してください。
HE03T(送信器)のループ出力にHE03などのHDMI信号延長器を接続することで
分配器を使用せずHDMI信号を2分配、延長することができます。
※詳しくは【接続例】を参照してください。
著作権保護機能HDCPに対応しているため、民生用ブルーレイレコーダーなど
様々な機器でも安心してご使用いただけます。
本機以外の機器(モニター等)も全てがHDCPに対応している必要があります。
※映像機器、モニターによっては正常に表示されない場合があります。事前にお問合せください。
お貸出による動作チェックにも対応させていただきます。
【仕様】
| 型 番 | HE03T | HE03R |
| 対応解像度 | 最大 1080p ※詳しくは「解像度/フレームレート」参照 |
|
| 伝送距離 | CAT5e：最大 120m CAT6：最大 150m |
|
| HDMI 入力 | HDMI タイプ A ×1 | － |
| HDMI 出力 | HDMI タイプ A ×1 (ループ出力) |
HDMI タイプ A ×1 |
| 対応 LINK ケーブル | CAT5e / 6 UTP / STP AWG24 単心 |
|
| LINK ケーブル端子 | RJ45 ジャック ×1 シールド対応 |
|
| 電源電圧 | DC5V 電源アダプター DC5V 2A 付属 |
|
| 消費電力 | 最大 6.0W | 最大 3.5W |
| 使用環境 | 温度 ： －20 ～ 60℃ 湿度 ： 最大95%RH (結露不可) |
|
| 外形寸法 | 67(W) × 27(H) × 170(D) mm | 67(W) × 27(H) × 130(D) mm |
| 質 量 | 約 250g | 約 195g |
| 対応規格 | HDMI 1.3b HDCP1.4 |
|
| 付属品 | 取扱説明書、電源アダプター×2、 固定ネジ+アンカー×8、ゴム足×8 |
|
※HE03は映像をMotionJPEGで圧縮して伝送します。コントラストの差が大きな箇所、
なだらかに明るさ/色が変化する箇所などに
ノイズが発生する場合があります。ご了承ください。
※HE03は伝送映像の圧縮と展開処理を行うため映像/音声に若干の遅延(約0.1秒)が発生します。
※HE03Tのループ出力は分配を行わず表示機器または伝送器に接続してください。
ループ出力の信号をさらに分配した場合、映像が乱れる可能性があります。
※LINKケーブルが巻きの状態またはとぐろを巻いている状態では、正常に伝送できない場合があります。
LINKケーブルは延ばした状態で使用してください。
伝送信号による電磁波の影響により映像表示が一時的に途絶える場合があります。
【解像度/フレームレート】
| 解像度 | フレームレート |
| 1920×1080p | 60 / 59.94 / 30 / 29.97Hz |
| 1920×1080i | 60 / 59.94 / 50Hz |
| 1280×720p | 60 / 59.94 / 50Hz |
| 1024×768p | 60Hz |
| 800×600p | 60Hz |
| 720×576p | 50Hz |
| 720×480p | 60 / 59.94Hz |
| 640×480p | 60 / 59.94Hz |
※HDMI信号出力機器の信号特性によりごく稀に上記の解像度/フレームレートでも伝送できない場合があります。
【接続例】
接続例はクリックして拡大できます。

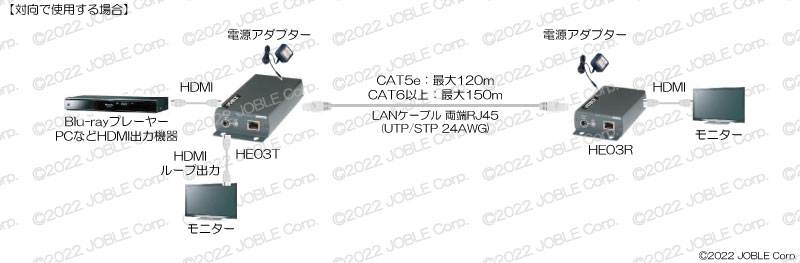

■接続例01 【対向で使用した場合】
※HE03Tのループ出力は分配を行わず表示機器または伝送器に接続してください。
ループ出力の信号をさらに分配した場合、映像が乱れる可能性があります。

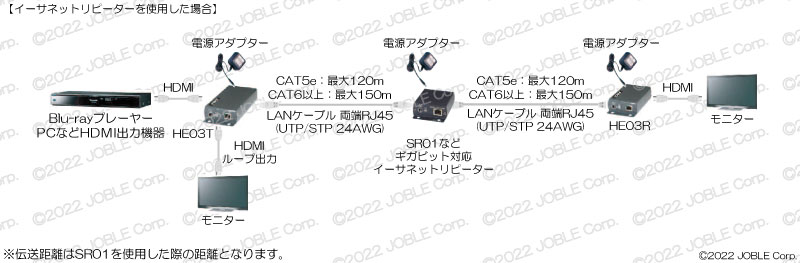

■接続例02 【イーサネットリピーターを使用した場合】

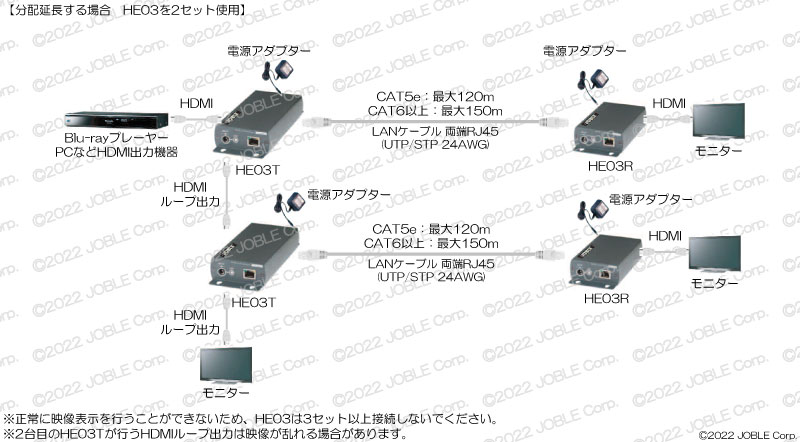

■接続例03 【分配延長する場合 HE03を2台使用する場合】
※2台目のHE03Tのループ出力は表示機器に接続した場合でも。映像が乱れる可能性があります。

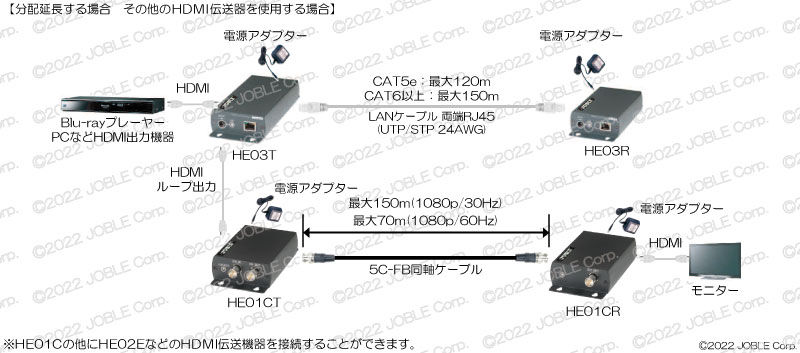

■接続例04 【分配延長する場合 その他のHDMI伝送器を使用する場合】
※2台目のHDMI伝送機器がループ出力可能な場合でも、表示機器に接続した際に映像が乱れる可能性があります。

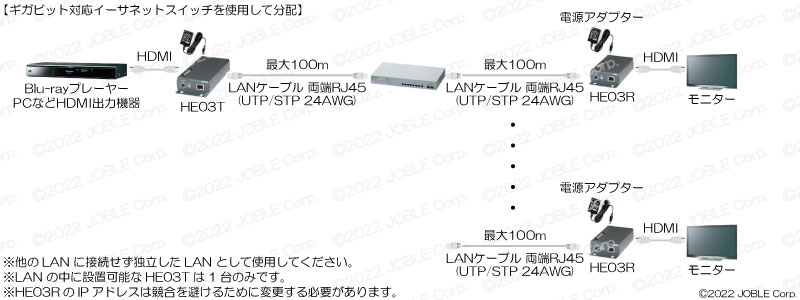

■接続例05 【ギガビットイーサネットスイッチを使用する場合】
※イーサネットスイッチは必ずギガビットに対応した製品を使用してください。
※HE03は映像をMotionJPEGで圧縮して伝送します。コントラストの差が大きな箇所、
なだらかに明るさ/色が変化する箇所などに
ノイズが発生する場合があります。ご了承ください。
※HE03は伝送映像の圧縮と展開処理を行うため映像/音声に若干の遅延(約0.1秒)が発生します。
※HE03Tのループ出力は分配を行わず表示機器または伝送器に接続してください。
ループ出力の信号をさらに分配した場合、映像が乱れる可能性があります。
※LINKケーブルが巻きの状態またはとぐろを巻いている状態では、正常に伝送できない場合があります。
LINKケーブルは延ばした状態で使用してください。
伝送信号による電磁波の影響により映像表示が一時的に途絶える場合があります。
