HKM01-4K 4K HDMI・USB・音声・赤外線・RS232C CAT5e伝送器 | 株式会社ジョブル 製品情報
新製品

【HKM01-4K】

4K HDMI・USB・音声・赤外線・RS232C CAT5e伝送器

オープン価格

CAT5eまたはCAT6ケーブル(UTP/STP 24AWG 単線)を使用して、
HDMIとUSB2.0、音声、赤外線リモコン信号、
RS232Cを最大140m延長する伝送器です。
送信器はHDMI信号のループ出力を行える為、
HDMI信号出力機器の近くで映像の確認が行えます。

【梱包数量】
HKM01T-4K (送信器) x1
HKM01R-4K (受信器) x1
電源アダプター付属

【特徴】

  • HDMI・USB・音声・赤外線リモコン・RS232C伝送
  • CAT5eまたはCAT6ケーブル(UTP/STP 24AWG 単線)を使用して、
    HDMIとUSB2.0、音声、赤外線リモコン信号、RS232Cを最大140m伝送。

  • HDMI信号伝送
  • 最大延長距離はCAT5eを使用した場合120m、CAT6ケーブルを使用した場合140mとなります。
    また、対応解像度は最大3840×2160 (4K 30Hz YCbCr4:4:4)となります。

  • HDMI信号ループ出力
  • HKM01T-4K(送信器)はHDMI信号のループ出力が可能です。
    延長を行った場所だけでなく、HDMI信号出力機器の近くで映像を確認することができます。

  • USB信号伝送
  • HKM01R-4K(受信器)はUSBポートを4つ装備しています。
    全てのポートがUSB2.0に対応しており、各種USB機器を接続できます。

  • 音声伝送
  • 音声はアナログ音声に対応しており、双方向で通信を行えます。

  • 赤外線リモコン伝送
  • HKM01R-4K(受信器)からHKM01T-4K(送信器)へ赤外線リモコン信号を伝送することができます。
    延長を行った場所からレコーダーなどのHDMI信号出力機器を操作可能です。

  • RS232C伝送
  • RS232C信号は双方向の同時通信が可能です。(TxD、RxDのみ)
    また、最大通信速度は115,200bpsとなります。

  • SFPモジュール対応
  • SFPスロットを1つ装備しており、光ファイバーケーブルを使用した
    長距離伝送を行うことができます。
    ※SFPモジュールはオプション品となります。

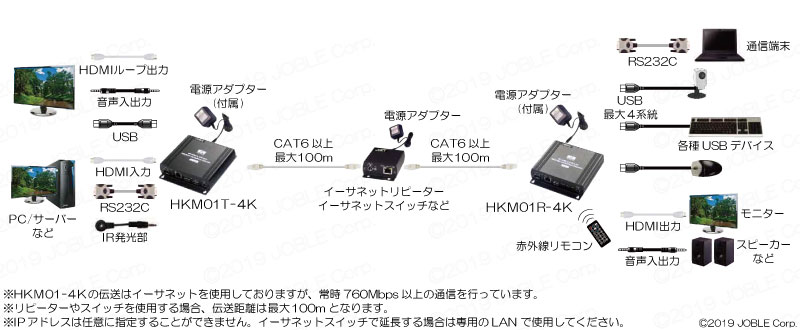

  • 伝送距離延長
  • ギガビットに対応したイーサネットリピーターやスイッチを使用することにより
    伝送距離を最大200mまで延長することができます。
    ※HKM01-4Kの伝送はイーサネットを使用しておりますが、常時760Mbps以上の通信を行っています。
     また、任意のIPアドレスを与えることができないためイーサネットスイッチで延長する場合は
     専用のLANで使用してください。

【仕様】

型番 HKM01T-4K 送信器 HKM01R-4K 受信器
映像 / 音声
入出力
映像入力
(HDMI)
1系統 (HDMI TypeA)
映像出力
(HDMI)
1系統 (HDMI TypeA)
※入力信号のループ出力
1系統 (HDMI TypeA)
対応解像度 最大3840×2160 30Hz
HDCP1.4対応
YCbCr4:4:4
音声入出力
(HDMI)
1系統 (HDMI TypeA)
※映像と同じ端子 最大7.1ch LPCM 192kHz
音声入出力
(アナログ)
LINE入力 ×1
LINE出力 ×1
(Φ3.5mmステレオミニジャック)
マイク入力(モノラル) ×1
LINE出力 ×1
(Φ3.5mmステレオミニジャック)
ネットワーク仕様 LANケーブル
接続
ケー
ブル
UTP/STP 24AWG 単線 ストレート結線
接続
端子
RJ45 ×1 (UTP / STP対応)
伝送
距離
・送信器と受信器を直接接続する場合
CAT5e:最大120m
CAT6ケーブル:最大140m
・リピーターやスイッチで延長する場合
挿入機器前後:最大100m
※リピーター類はギガビット対応必須
光ケーブル
接続
SFPスロット×1
※SFPモジュール別売
インターフェース
仕様
USB 接続
端子
USB2.0×1 (Type B) USB2.0×4 (Type A)
通信
速度
T → R : 最大10MB/s R → T : 最大18MB/s
供給
電力
各ポート最大500mA
合計最大1,500mA
RS232C 接続
端子
1ポート(Dsub9 メス) 1ポート(Dsub9 オス)
通信
速度
最大115,200bps
赤外線 出力×1
(Φ3.5mmステレオミニジャック)
20~60kHz対応
受光部 ×1 (本体前面 ±45度 最大5m)
入力×1 (Φ3.5mmステレオミニジャック)
機器設定 EDID設定 底面のDIP SWとプッシュSW
RS232C
通信速度設定
底面のプッシュSW
チャンネル/
グループ切替
チャンネル:機器前面ロータリーSW
グループ:底面のDIP SW
その他仕様 電源電圧 DC5V Φ2.5×5.5mm DCジャック
(電源アダプター DC5V 2A付属)
消費電力 約5W 約2W
※USBデバイス未使用時
動作環境 温度:0℃ ~ 50℃
湿度:5% ~ 95%RH (結露不可)
外形寸法 125(W) × 30(H) × 140(D)mm
質量 約380g
付属品 取扱説明書、電源アダプター×2、USBケーブル(A⇔B 1,200mm)×1、
赤外線出力ケーブル(1,700mm)×1、ゴム足×8、ネジ+アンカー×8組

※USB接続について
・接続可能なUSBデバイスは以下の通りとなります。
 HID (ヒューマンインターフェイスデバイス:キーボード/マウス)
 MSC (マスストレージクラス:USB メモリ/HDD、メモリカードリーダー)
 Image (イメージングデバイス:USB カメラ)
 Wireless Controller (ワイヤレスコントローラー:Bluetooth アダプター)
 CDC (コミュニケーションデータクラス:RS232C 変換器)
 USB Hub

※RS232C通信について
・TxD、RxD、GNDのみ使用可能
・送信器とPCを接続する場合はストレートケーブルを使用してください。
・受信器とPCを接続する場合はクロスケーブルを使用してください。

※赤外線信号について
・受信器用の赤外線受光ケーブルはオプション品となります。型番:IR-CR01

【主な対応解像度/フレームレート】

  • 3840×2160p 30 / 29.97 / 25 / 24 / 23Hz
  • 1920×1200p 60Hz
  • 1920×1080p 60 / 59.94 / 50 / 29.97 / 24 / 23Hz
  • 1920×1080i 30 / 29.97 / 25Hz
  • 1680×1050p 60Hz
  • 1600×1200p 60Hz
  • 1400×1050p 60Hz
  • 1366×768p 60Hz
  • 1280×1024p 75 / 60Hz
  • 1280×800p 60Hz
  • 1280×720p 60 / 59.94 / 50 / 30 / 29.97Hz
  • 1176×664p 60 / 59.94Hz
  • 1152×864p 75 / 60Hz
  • 1024×768p 75 / 70 / 60Hz
  • 800×600p 75 / 72 / 60 / 56Hz
  • 720×576p 50Hz
  • 720×480p 60 / 59.94Hz
  • 640×480p 75/60 / 59.94Hz

※HDMI信号出力機器の信号特性によりごく稀に上記の解像度/フレームレートでも伝送できない場合があります。

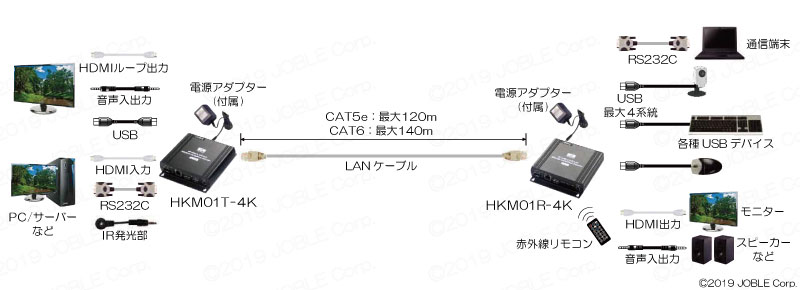

【接続例】

接続例はクリックして拡大できます。
