【JAHD-ER03HR】

HDMI→AHD映像コンバーター

オープン価格

HDMI信号をAHD信号へ変換するコンバーター。
最大1080pの信号を720pまたは1080pのAHD信号へ変換します。
HDMI信号をループ出力することができます。

【梱包数量】
JAHD-ER03HR x1
電源アダプター付属

【特徴】

  • HDMI信号変換
  • HDMI信号をAHD信号に変換します。
    HDMI入力最大解像度は1080p(1920×1080)
    AHD信号出力は720pまたは1080pから選択出力できます。

  • PC画面監視
  • AHD対応録画機を使用した場合、セキュリティを強化することができます。
    たとえば、重要な情報を扱うPCの操作画面を記録など様々なシーンで使用できます。(1080p出力使用時)

  • ループ出力
  • HDMI信号はループ出力することができます。
    HDMI出力が1つしかない機器でも別途HDMI分配器などを用意せずにモニターを設置することができます。
    ※ループ出力も解像度は入力解像度と同じになり、変更することはできません。

【仕様】

型 番 JAHD-ER03HR
映像入力信号 HDMI×1
映像入力端子 HDMIタイプA×1(前面)
入力解像度 800×600 , 1024×768 , 1280×720 , 1280×768 ,
1280×960 , 1280×1024 , 1360×768 , 1366×768 ,
1400×900 , 1600×1900 , 1600×1024 , 1920×1080i ,
1920×1080p (25 / 30 / 50 / 59.94 / 60Hz)
映像出力信号 AHD×1
HDMI×1(ループ出力)
映像出力端子 AHD:75Ω BNC×1(背面)
HDMI:HDMIタイプA×1(前面)
出力解像度 AHD:720p 50/60Hz または 1080p 25/30Hz (前面のスイッチで切替)
HDMI(ループ出力):入力HDMIの解像度と同じ
電 源 DC12V (DC12V 2A 電源アダプター付属)
外形寸法 147(W)×36(H)×92(D)mm
消費電力 最大約3W
動作環境 温度:-10℃~55℃
湿度:10%~90%(結露不可)
質 量 約270g

※VIDEO OUT端子からの出力はHDMI入力に対して最大で0.3秒程度遅延します。

※本機の出力解像度の720pは1080pからのダウンサンプリングのため、文字が鮮明に伝送できません。
 文字を鮮明に伝送したい場合はHDMIの解像度を下げるか、出力解像度を1080pに設定してください。

※JAHD-ER03HRの出力からモニターやDVRへ接続する同軸ケーブルは5C-2V以上を使用し200m以内、
 3C-2Vケーブルを使用時は100m以内での使用を推奨します。(1080p出力)
 720p出力時は同軸ケーブルの延長を推奨しません。

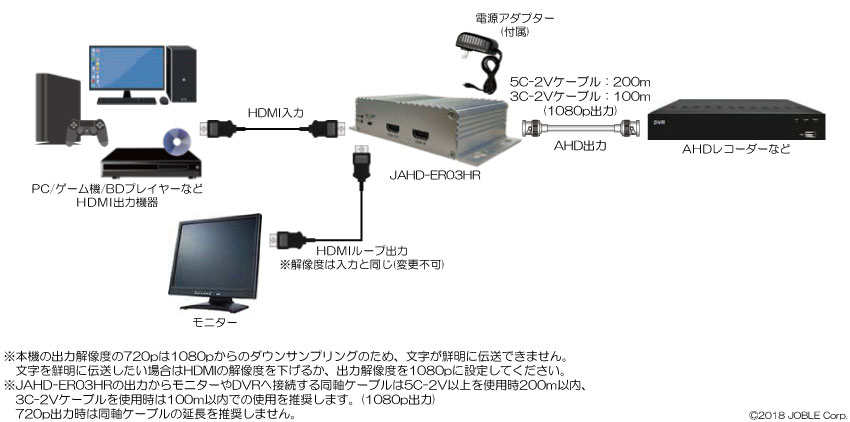

【接続例】

接続例はクリックして拡大できます。
