【JTVI-ER03HR】

HDMI→HD-TVI映像コンバーター

オープン価格

HDMI信号をHD-TVI信号へ変換するコンバーター。
最大1080pの信号を720pまたは1080pのHD-TVI信号へ変換します。
HDMI信号をループ出力することができます。

【梱包数量】
JTVI-ER03HR x1
電源アダプター付属

【特徴】

  • HDMI信号変換
  • HDMI信号をHD-TVI信号に変換します。
    HDMI入力最大解像度は1080p(1920×1080)
    HD-TVI信号出力は720pまたは1080pから選択出力できます。

  • PC画面監視
  • HD-TVI対応録画機を使用した場合、セキュリティを強化することができます。
    たとえば、重要な情報を扱うPCの操作画面を記録など様々なシーンで使用できます。(1080p出力使用時)

  • ループ出力
  • HDMI信号はループ出力することができます。
    HDMI出力が1つしかない機器でも別途HDMI分配器などを用意せずにモニターを設置することができます。
    ※ループ出力も解像度は入力解像度と同じになり、変更することはできません。
     また、音声出力に対応しておりません。

【仕様】

型 番 JTVI-ER03HR
映像入力信号 HDMI ×1
映像入力端子 HDMIタイプA ×1 (前面)
入力解像度 プログレッシブ
800×600 , 1024×768 , 1280×720 , 1280×1024 ,
1360×768 , 1366×768 , 1440×900 , 1920×1080
60 / 59.94 / 50 / 30 / 25Hz
インターレース
1920×1080
60 / 59.94 / 50Hz
映像出力信号 HD-TVI×1
HDMI ×1 (ループ出力 ※音声出力非対応)
映像出力端子 HD-TVI:75Ω BNC ×1 (背面)
HDMI:HDMIタイプA×1(前面)
出力解像度 HD-TVI:720p または 1080p 30(NTSC) / 25(PAL)Hz
HDMI (ループ出力):入力HDMIの解像度と同じ
対応規格 HDCP 1.4
電 源 DC12V (DC12V 1A 電源アダプター付属)
外形寸法 147(W) × 36(H) × 92(D)mm
消費電力 最大3W
動作環境 温度:-10℃ ~ 60℃
湿度:20%~90%RH (結露不可)
質 量 約270g

※VIDEO OUT端子からの出力はHDMI入力に対して最大で0.3秒程度遅延します。

※入力信号の解像度が4:3の場合、HD-TVI出力信号は自動的に16:9に引き延ばされます。

※HDMIループ出力は映像のみに対応し、音声は出力されません。

※本機の出力解像度の720pは1080pからのダウンサンプリングのため、文字が鮮明に伝送できません。
 文字を鮮明に伝送したい場合はHDMIの解像度を下げるか、出力解像度を1080pに設定してください。

※JTVI-ER03HRの出力からモニターやDVRへ接続する同軸ケーブルは5C-2V以上を使用し200m以内、
 3C-2Vケーブルを使用時は100m以内での使用を推奨します。(1080p出力)
 720p出力時は同軸ケーブルの延長を推奨しません。

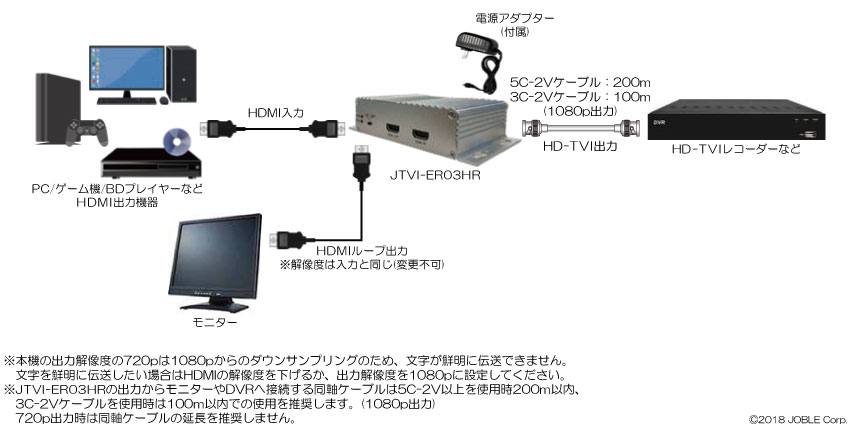

【接続例】

接続例はクリックして拡大できます。
