【JVCF-009】

HDMI/VGA/コンポジット → SD/HD/3G-SDI映像コンバーター

オープン価格

HDMI / VGA(アナログRGB) / コンポジット映像信号を
SD / HD / 3G-SDIに変換出力する映像コンバーター。

【梱包数量】
JVCF-009 ×1
電源アダプター付属

【特徴】

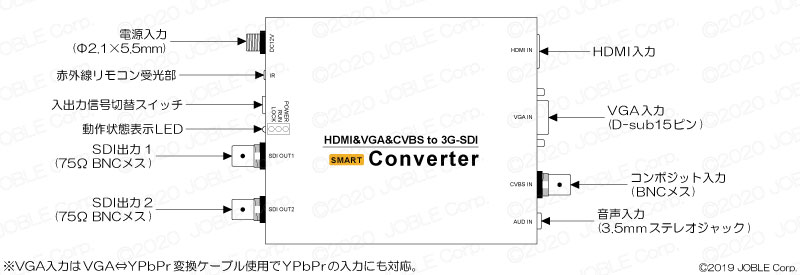

  • SDI信号へ変換
  • HDMI / VGA(アナログRGB) / コンポジット映像信号をSD / HD / 3G-SDI信号へ変換。
    SDI信号は2系統出力ができます。

  • 対応SDI規格
  • 対応しているSDI規格は以下の通りとなります。
    SMPTE 425M(A/B) / 424M / 292M / 259M-C

  • コンポーネント信号入力(YPbPr)
  • VGA信号入力ポートにはVGA⇔YPbPr変換ケーブルを使用することで
    コンポーネント信号(YPbPr)入力に対応可能。

  • 音声変換
  • HDMIで入力された音声は自動的にエンベデットSDIオーディオへ変換されます。

  • ビデオロス
  • ビデオロスが発生した場合、ブルースクリーンで警告します。

  • リモコン操作
  • 付属する赤外線リモコンによってOSDメニューの操作をおこなえます。

【仕様】

型番 JVCF-009
対応SDI規格 SMPTE 425M(A/B) / 424M / 292M / 259M-C
映像入力信号 HDMI / VGA / コンポジット
入力
解像度
HDMI 1080p (60 / 50 / 30 / 25Hz)
1080i (60 / 50Hz)
720p (60 / 50Hz)
576p , 576i , 480p , 480i
VGA 640×480 , 800×600 , 1024×768 ,
1280×720 , 1280×768 , 1280×800 ,
1280×1024 , 1360×768 , 1440×900 ,
1600×1200 , 1920×1090 , 1920×1200
※リフレッシュレートは全て60Hz
映像出力信号 3G-SDI
HD-SDI
SD-SDI
出力解像度(SDI) 3G:1080p (60 / 59.94 / 50Hz)
HD:1080p (30 / 29.97 / 25 / 24 / 23.98Hz) , 1080i (60 / 59.94 / 50Hz)
720p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98Hz)
SD:625i (50Hz) , 525i (59.94Hz)
対応ケーブル(SDI) 5C-FB以上 75Ω
音声入力 エンベデッドHDMI
アナログステレオ
※メニューでどちらかを選択
音声出力 エンベデッドSDI
最大伝送距離 SD-SDI:400m
HD-SDI:200m
3G-SDI:140m
電源 DC5 ~ 24V
※DC12V 1A 電源アダプター付属
消費電力 約3 ~ 6W
外形寸法 118(W) × 26(H) × 120(D)mm
動作環境 温度:-10℃ ~ 60℃
湿度:20% ~ 90%(結露不可)
質量 約340g
付属品 取扱説明書 , 電源アダプター(DC12V 1A) ×1 , 赤外線リモコン ×1

※VGA入力の場合、音声はLine In(アナログステレオ)のみの対応となります。

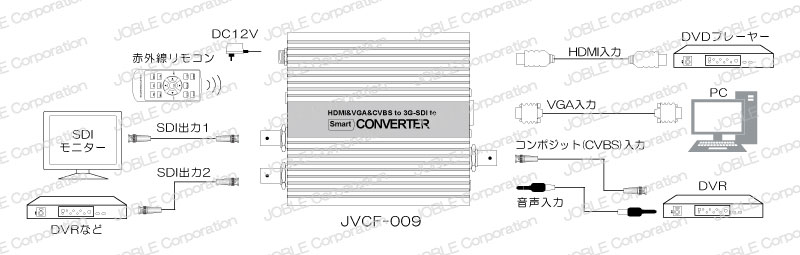

【接続例】

接続例はクリックして拡大できます。
