JVCF-009H HDMI/コンポジット → SD/HD/3G-SDI映像コンバーター | 株式会社ジョブル 製品情報
HDMI関連機器 > 信号変換器 > JVCF-009H
新製品

【JVCF-009H】

HDMI/コンポジット → SD/HD/3G-SDI映像コンバーター

オープン価格

HDMI / コンポジット映像信号を
SD / HD / 3G-SDI信号に変換出力するコンバーター。
アップ/ダウンスケール、フレームレートの変換機能を搭載。

【梱包数量】
JVCF-009H x1
電源アダプター付属

【特徴】

  • SDI信号へ変換
  • HDMI / コンポジット映像信号(NTSC / PAL)をSD / HD / 3G-SDI信号へ変換。
    SDI信号は3系統出力ができます。

  • 対応SDI規格
  • 対応しているSDI規格は以下の通りとなります。
    SMPTE 292M / 259M / 424M

  • 解像度の変更
  • SDI信号出力はアップスケールまたはダウンスケールすることができます。
    また、フレームレートを変換することができます。

  • DIPスイッチによる各種設定

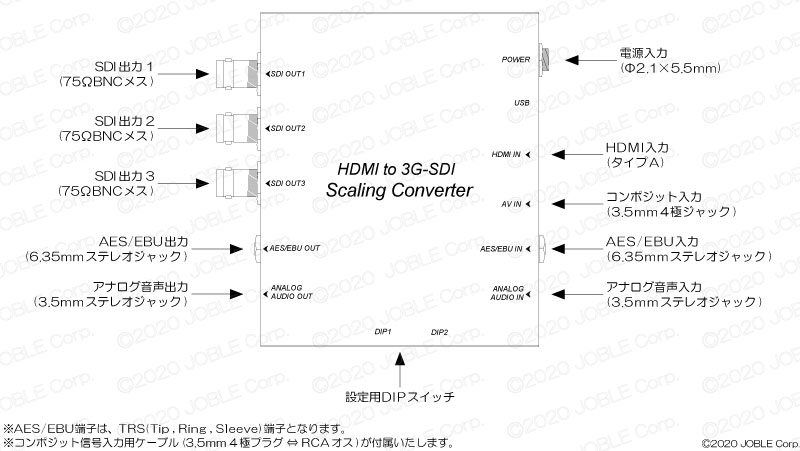

  • 本体についているDIPスイッチを使用して以下の設定を行うことができます。
    ・SDI出力解像度設定……出力解像度、フレームレートの選択
    ・SDI音声エンベディング設定……エンベデッドSDI、アナログステレオ、AES / EBUより選択
    ・画像反転設定……反転なし、水平反転、垂直反転、水平垂直反転より選択
    ・入力信号設定……HDMI信号、コンポジット信号の選択
    ・状態表示設定……解像度等の情報を画面上に表示 / 非表示の選択

【仕様】

型番 JVCF-009H
対応SDI規格 SMPTE 292M / 259M / 424M
映像入力信号 HDMI / コンポジット
入力解像度(HDMI) 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98Hz),
1080i (60 / 59.94 / 50Hz),
720p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98Hz),
567p (50Hz),
576i (50Hz),
480p (60 / 29.94Hz),
480i (60 / 59.94Hz)
映像出力信号 SD-SDI
HD-SDI
3G-SDI
出力解像度 (SDI) 1080p (60 / 50 / 30 / 25 / 24Hz),
1080i (60 / 50Hz),
720p (60 / 50 / 30 / 25 / 24Hz),
625i (50Hz),
525i (60Hz)
対応ケーブル (SDI) 5C-FB以上 75Ω
最大伝送距離 SD-SDI:400m
HD-SDI:200m
3G-SDI:140m
音声入力 エンベデッドHDMI
アナログステレオ
AES / EBU
音声出力 エンベデッドSDI
アナログステレオ
AES / EBU
電源 DC6 ~ 24V
※DC12V 1.2A 電源アダプター付属
消費電力 約6W
外形寸法 125(W) × 25(H) × 104(D)mm
動作環境 温度:-10℃ ~ 60℃
湿度:20% ~ 90%(結露不可)
質量 約520g
付属品 取扱説明書 , 電源アダプター(DC12V 1.2A) ×1 ,
コンポジット入力ケーブル(3.5mm 4極プラグ ⇔ RCAオス) ×1 , 取付金具
※AES/EBU端子は、TRS(Tip , Ring , Sleeve)端子です。

【接続例】

接続例はクリックして拡大できます。
