HDMI関連機器 > 信号変換 > JVCF-HS01
新製品

【JVCF-HS01】

SD/HD/3G-SDI ⇔ HDMI双方向映像コンバーター

オープン価格

SDI信号とHDMI信号をそれぞれ双方向に変換するコンバーター
SDI信号は2ch出力することができます。

【梱包数量】
JVCF-HS01 ×1
電源アダプター付属

【特徴】

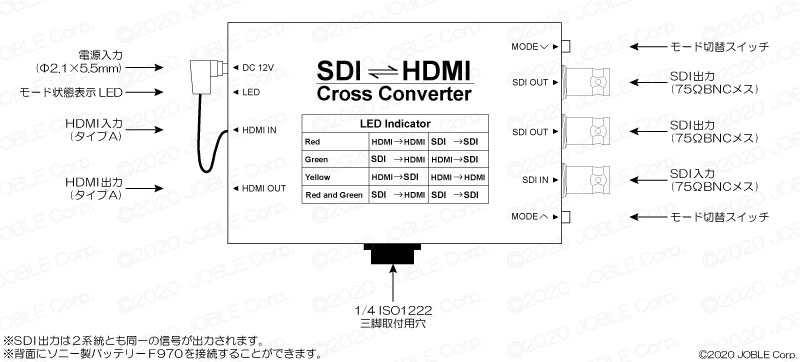

  • 双方向変換
  • SDI信号とHDMI信号をそれぞれ双方向に変換することができます。
    HDMI信号は入力/出力それぞれ 1系統、SDI信号は入力 1系統、出力 2系統となります。
    ※SDI出力は2系統共に同一の信号を出力します。

  • モード切替
  • 入力/出力信号は4つのモードから選択することができます。

      信号1 信号2
    モード 入力信号 出力信号 入力信号 出力信号
    1 HDMI HDMI SDI SDI
    2 SDI HDMI HDMI SDI
    3 HDMI SDI HDMI HDMI
    4 SDI HDMI SDI SDI
  • SDI信号
  • 対応しているSDI規格は以下の通りとなります。
    SMPTE 292M / 259M / 424M

  • 音声変換
  • 入力音声はそれぞれ自動でエンベデットオーディオに変換します。

  • バッテリー運用
  • 本体背面にソニー製バッテリーF970を取り付けることができ、
    持ち運んでの運用、一時的な運用をおこなうことができます。
    ※F970バッテリーはオプション品となります。

  • 三脚取付
  • 本体底面に 1/4 ISO1222 三脚取付用穴を装備しており、対応する機材へ取付できます。

【仕様】

型番 JVCF-HS01
対応SDI規格 SMPTE 292M / 259M / 424M
映像入力信号 SDI (SD / HD / 3G) ×1
HDMI ×1
映像出力信号 SDI (SD / HD / 3G) ×2
HDMI ×1
HDMI対応解像度 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24Hz)
1080i (60 / 59.94 / 50Hz)
1080psf (24Hz)
720p (60 / 59.94 / 50 / 30 / 25 / 24Hz)
576i (50Hz)
480i (60Hz)
SDI対応解像度 3G-SDI
1080p (60 / 59.94 / 50Hz)
HD-SDI
1080p (30 / 29.97 / 25 / 24Hz)
1080i (60 / 59.94 / 50Hz)
1080psf (24Hz)
720p (60 / 59.94 / 50 / 30 / 25 / 24Hz)
SD-SDI
576i (50Hz)
480i (60Hz)
対応ケーブル(SDI) 5C-FB以上 75Ω
最大伝送距離 SD-SDI:400m
HD-SDI:200m
3G-SDI:140m
音声入力 エンベデッドSDI (SDIが入力の場合)
エンベデッドHDMI (HDMIが入力の場合)
音声出力 エンベデッドSDI (SDIが出力の場合)
エンベデッドHDMI (HDMIが出力の場合)
電源 DC5 ~ 24V (DC12V 1.2A 電源アダプター付属)
F970バッテリー使用可能 (市販品)
消費電力 約4.2W
外形寸法 107(W) × 22(H) × 77.5(D)mm
動作環境 温度:-20℃ ~ 60℃
湿度:20% ~ 90% (結露不可)
質量 約320g

※2系統のSDI出力端子からは同一の信号が出力されます。

※F970バッテリーを使用時、満充電で約10時間程度の使用が可能となります。

【接続例】

接続例はクリックして拡大できます。
