JVHDI-0150M IP伝送器 (ループ出力付) | 株式会社ジョブル 製品情報
新製品

【JVHDI-0150M】

HDMI IP伝送器 (ループ出力付)

オープン価格

CAT5e/6 UTP/STPケーブル(LANケーブル)1本で
HDMI信号と赤外線リモコン信号を最大150m延長する伝送器

信器はHDMI信号のループ出力を行える為
HDMI信号出力機器の近くで映像の確認を行えます。

【梱包数量】
JVHDI-0150M-TX (送信器) x1
JVHDI-0150M-RX (受信器) x1
電源アダプター付属

【特徴】

  • LANケーブル1本でHDMI信号を長距離伝送
  • CAT5eまたはCAT6ケーブル(UTP/STP 24AWG 単線)を使用して、
    最大1080pのHDMI信号を最大150m延長することができます。

  • HDMI信号ループ出力
  • JVHDI-0150M-TX(送信器)はHDMI信号のループ出力することができます。
    延長を行った場所だけでなく、HDMI信号出力機器の近くで映像を確認することができます。

  • 赤外線リモコン信号伝送
  • HDMI信号の他に赤外線リモコン信号を伝送することができます。
    延長を行った場所からレコーダーなどのHDMI信号出力機器を操作することができます。

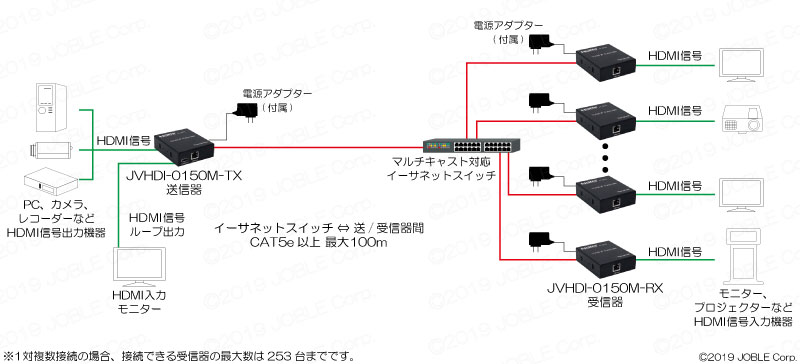

  • 映像配信
  • マルチキャスト対応のイーサネットスイッチを使用することにより、
    1台の送信器で複数台の受信器を接続することができます。
    受信器は最大253台まで接続することができます。

【仕様】

型番 JVHDI-0150M-TX (送信器) JVHDI-0150M-RX (受信器)
対応HDMI規格 HDMI 1.3
HDMI解像度 480p、720p、1080p
対応音声信号 LPCM 32kHz、44.1kHz、48kHz
HDMI出力解像度 入力解像度と同じ
HDMIループ出力 HDMI タイプA×1
※入力解像度で出力
映像コーデック H.264
信号帯域 8.1Mbps
最大伝送距離 150m(CAT5e/6) ※1対1接続の場合
※イーサネット機器で中継する場合は
100m以内のケーブルを使用してください。
赤外線リモコン信号 38kHz NECフォーマット
HDCP 非対応
電源 DC5V
※DC5V 1A 電源アダプター付属
消費電力 約3W
外形寸法 79(W) × 28(H) × 93(D)mm
動作環境 温度:0℃ ~ 45℃
湿度:10% ~ 80%RH (結露不可)
質量 約240g

※入力信号に対して最大で約0.2秒程度の遅延があります。

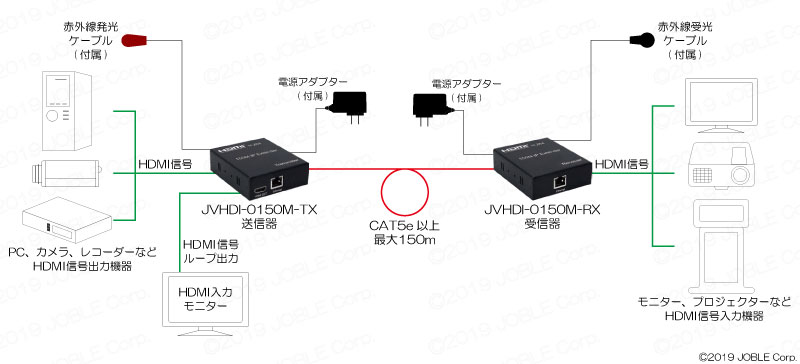

【接続例】

接続例はクリックして拡大できます。
