IP05 PoEインジェクター/スプリッター | 株式会社JOBLE 製品情報

【IP05】

PoEインジェクター/スプリッター

【IP05I】

PoEインジェクター

【IP05S】

PoEスプリッター

オープン価格

【IP05】
10/100/1000BASE-T PoEに対応したインジェクターとスプリッターです。

【IP05I】
IP05Iはイーサネットに電源を重畳し、PoE対応機器へ
電源を供給することができるインジェクターです。
PoE非対応のイーサネットスイッチなどからPoE対応機器へ
電源を供給が可能になります。

【IP05S】
IP05Sはイーサネットと電源を分離しPoE非対応機器へ
電源供給することができるスプリッターです。
PoE対応イーサネットスイッチなどからPoE非対応の機器へ
接続が可能になります。
【梱包数】
IP05I x1
IP05S x1
※IP05IとIP05Sは単体でお求めいただくこともできます。

【特徴】

  • PoEインジェクターとスプリッターのセット IP05
  • PoE給電対応スイッチが無くてもPoE接続が可能です。また対象機器がPoEに対応していない場合は
    スプリッターでDC5V又はDC12Vを分離して供給できます。

  • PoE非対応機器からPoE機器への電源供給 IP05I
  • PoE非対応のイーサネットスイッチを運用している場合でも、IPO5I(インジェクター)を使用することにより、
    LANケーブルに電源を重畳しPoEによる電源供給が可能になります。

  • PoE対応機器からPoE非対応機器への電源供給 IP05S
  • PoE対応のイーサネットスイッチを運用している場合でも、IPO5S(スプリッター)を使用することにより、
    LANケーブルからイーサンネットと電源を分離しPoE非対応機器へ電源供給が可能になります。
    ※電源はDC5V又はDC12Vを選択し分離します。

  • 10/100/1000BASE-Tに対応
  • ギガビットの伝送に対応。データ量が多い機器との接続も可能です。
    ※1000BASE-Tによる伝送はCAT6ケーブルの使用を推奨します。

【使用例】

  • 設置場所で電源確保ができないIP機器の接続
  • PoE給電スイッチが無い場合のPoE機器接続

【仕様】

型 番 IP05I (PoEインジェクター) IP05S (PoEスプリッター)
対応ケーブル CAT5/5e/6 UTP (ストレート結線 AWG24 単心)※CAT6推奨
入力接続端子 イーサネット:RJ45 PoE:RJ45
出力接続端子 PoE:RJ45 イーサネット:RJ45
電源:DCジャック
伝送距離 最大100m (IP05前後合計 接続例参照)
LED表示 電源(青) 電源(青:5V 赤:12V)
PoE 12.95W
電源入力 AC100V PoE受電(IEEE802.3af)
電源出力 PoE(IEEE802.3af) DC5V/DC12V、最大12.95W
動作環境 温度:0~55℃   湿度:最大95%RH(結露不可)
外形寸法 W x H x D 117(W) x 36(H) x 109(D) mm 67(W) x 27(H) x 87(D) mm
質 量 410g 140g
付属品 取扱説明書、ACケーブル×1、DC電源供給ケーブル(デバイス側DCプラグ)×1
固定用ネジ+アンカー×6セット

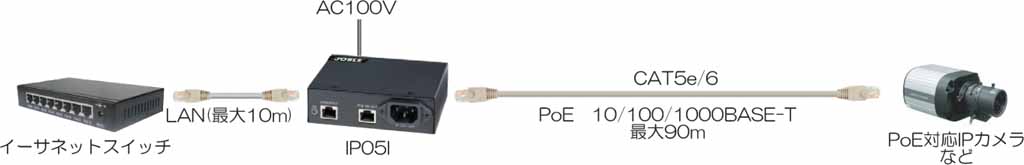

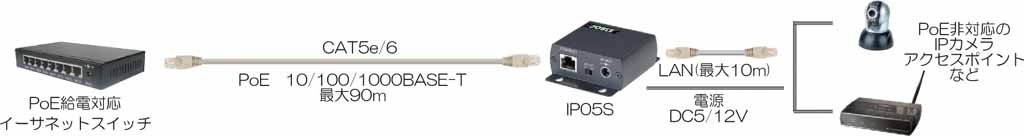

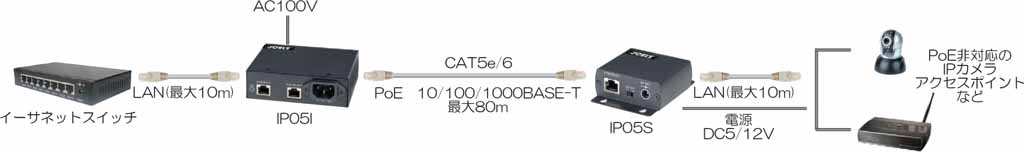

【接続例】

接続例はクリックして拡大できます。

【カタログ】

    カタログ(PDF)
