【IP09CK】
同軸ケーブルIP長距離伝送器
同軸ケーブル1本でイーサネット信号を長距離伝送する延長器です。
送信 / 受信兼用である伝送器「IP09C」が2台セットになっており、
対向で使用するほかに複数のIP09CKをデイジーチェーンすることができます。
【梱包数量】
IP09C x2 (送受兼用)
電源アダプター付属
【特徴】
- イーサネット伝送
- 延長距離
- 通信速度
- 様々な構成
5C-2V以上の同軸ケーブル1本でイーサネット信号を長距離伝送する延長器。
10/100BASEに対応しており、最大1,000mの伝送を行えます。
伝送距離は5C-FBケーブルを使用時以下の通りとなります。
・10BASE：1,000m
・100BASE：500m
伝送距離にかかわらず10/100BASE共に通信速度は低下することがありません。
IP09CKは対向で使用するほかに、複数のIP09CKを
デイジーチェーンすることでさらに長距離伝送が可能となります。
また、姉妹製品である「IP09」とLANケーブルで接続することができるため、
同軸ケーブル、LANケーブルの両方を使用して長距離伝送を行うことができます。
【仕様】
| 型 番 | IP09C |
| 対応規格 | IEEE 802.3i 10BASE-T Ethernet IEEE 802.3u 100BASE-TX Fast Ethernet IEEE 802.3bw 100BASE-T1 Ethernet IEEE 802.3 Nway Auto-Negotiation IEEE 802.3x Full-Duplex Operation And Flow Control IEEE802.3az Energy Efficient Ethernet |
| 伝送速度 | 10Mbps / 100Mbps |
| 同軸ケーブル最大伝送距離 | 5C-2V：10Mbps 800m / 100Mbps 300m 5C-FB：10Mbps 1,000m / 100Mbps 500m |
| LANケーブル最大伝送距離 | 100BASE-TX ： 130m 100BASE-T1 ： 300m 10BASE-T ： 250m 100Mbps 長距離モード ： 500m 10Mbps 長距離モード ： 800m ※長距離モードはIP09CとIP09を接続した場合に有効となります。 |
| イーサネット接続端子 | RJ45 ×1 |
| リンクケーブル接続端子 | 75Ω BNC ×1 |
| サージプロテクター | 内蔵 BNC：30kV (ESD)、40A (EFT)、30A (雷) RJ45：30kV (ESD)、40A (EFT)、2kA (雷) |
| 電源入力 | DC12V DC12V電源アダプター付属 |
| 消費電力 | 最大1W |
| 外形寸法 | 98(W) × 25(H) × 49(D) mm |
| 質 量 | 約120g |
| 使用環境 | 温度 ： 0 ～ 55℃ 湿度 ： 95%以下 (結露不可) |
| オプション | TPN006 (1U 19インチラックマウントパネル) |
※長距離モードはIP09CとIP09を接続した場合に有効となります。
【設定モードと最大伝送距離/通信速度】
本器にはBNCポートとRJ45ポートがあり、それぞれ性能が異なります。
| BNCポート | |||
| 通信速度設定 | ケーブル種類 | 最大伝送距離 | 通信速度 |
| 100Mbps | 5C-FB | 500m | 100Mbps |
| 5C-2V | 300m | ||
| 10Mbps | 5C-FB | 1,000m | 10Mbps |
| 5C-2V | 800m | ||
※BNCポートでは、設定モードの100BASE-T1/長距離モードは機能しません。
同軸ケーブルでの通信は通信速度の設定値のみが距離に影響します。
※IP09Cを同軸ケーブルで2台接続し、100BASE-T1モードに設定した場合、
IP09CのRJ45に接続した機器が100BASE-T1に対応していれば、100BASE-T1での通信が可能です。
| RJ45ポート | |||
| 設定モード | 最大伝送距離 | 通信速度 | 備考 |
| 100BASE-TX | 130m | 100Mbps | － |
| 100BASE-T1 | 300m | － | |
| 長距離モード | 500m | IP09と接続時有効 | |
| 10BASE-T | 250m | 10Mbps | － |
| 長距離モード | 800m | IP09と接続時有効 | |
※長距離モードはIP09CとIP09を接続した場合に有効となります。
※ケーブルの品質、中継コネクターの有無などにより伝送距離は変化します。

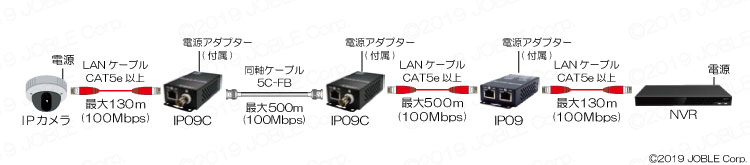

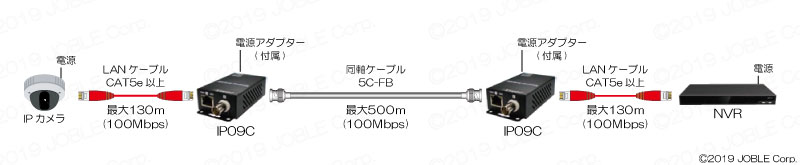

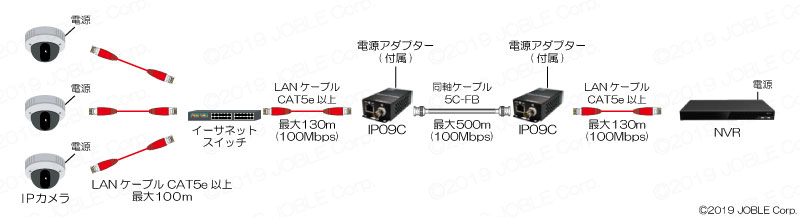

【接続例】
接続例はクリックして拡大できます。
※IP09CおよびIP09のデイジーチェーン接続可能な台数は論理的に無制限です。
※通信モードによって伝送距離が異なります。
詳細は仕様内【設定モードと最大伝送距離/通信速度】をご参照ください。
