Mini-Power PoE / PoE Plus同軸ケーブル伝送器 | 株式会社JOBLE 製品情報

【Mini-Power】

PoE Plus同軸ケーブル伝送器

オープン価格
イーサネット(10/100BASE-T)を同軸ケーブルで 最大300m伝送可能なイーサネット延長器です。
PoE/PoE Puls対応しており対応機器への電源供給が可能
最大通信速度は100Mbps
【梱包数量】
Mini-Power TX x1
Mini-Power RX x1

【特徴】

  • イーサネット同軸伝送
  • PoE/PoE Plusイーサネットを同軸ケーブルを利用して伝送します。
    アナログカメラからIPカメラへの更新を行う際に既存の同軸ケーブルをそのまま使用することができます。

  • PoE/PoE Plus機器へ電源供給
  • PoE Plus(IEEE802.3at)スイッチやインジェクターを使用することにより
    IPカメラなどのPoE機器に最大14Wの電力を供給できます。
    ※供給可能電力は接続する機器により変動します。
    詳細は仕様内「受電機器(PD)への供給可能電力」をご参照ください。

  • 最大通信速度100Mbps
  • 10BASE-T/100BASE-TXでの双方向フルスピード通信に対応。
    メガピクセルカメラなど大容量のデータ通信を伝送することができます。

  • 簡単接続&設定
  • Mini-Powerの接続端子はRJ45とBNCコネクターで構成されており簡単に接続することができます。 また、本体の設定は速度切り替えのみで設置、接続後すぐに使用することができます。

  • 幅広い動作範囲
  • 動作温度範囲は-10~+60℃
    空調の効かない場所などでも設置することができます。

【仕様】

型番 Mini-Power RX Mini-Power TX
設置箇所 PD (受電機器)側 PSE(給電機器)側
イーサネット仕様
対応イーサネット規格 10BASE-T / 100BASE-TX (Auto Negotiation) ※1
接続端子 MDI-X RJ45×1 (PoE OUT) MDI RJ45×1 (PoE IN)
対応PoE規格 IEEE802.3af/at
対応イーサネットケーブル CAT5e以上 (長さ100m以下) CAT5e以上 (長さ2m以下)
※付属ケーブルをご使用ください。
リンク接続仕様
リンク接続ケーブル 75Ω同軸ケーブル 5C-2V以上を推奨
リンクケーブル端子 BNCメス×1 (IN) BNCメス×1 (OUT)
電源仕様
電源入力 不要 (TXから供給) PoE受電
外部電源出力 PoE給電
※給電可能電力は別表参照
無し
共通仕様
伝送距離※2
(5C-2V使用時)
10Mモード:最大300m
100M モード:最大200m
伝送速度※2
(5C-2V使用時)
10Mモード:最大10Mbps
100M モード:最大100Mbps
消費電力 約3W (TX,RX の合計 PD(受電機器)への供給電力分は除く)
外形寸法 72.6(W)×27(H)×103.3(D) mm 40(W)×29(H)×47(D) mm
質量 約110g 約50g
動作環境 温度:-10~60℃

【受電機器(PD)への供給可能電力 5C-2V 使用時】※2

PoE (IEEE802.3af)
PSE(給電機器)使用時
PoE Plus (IEEE802.3at)
PSE(給電機器)使用時
8.5W 14W

※1 接続できる機器はPoE/PoE Plus対応機器のみです。
    PD 側/PSE 側ともにPoE/PoE Plus 受電および給電対応機器をご使用ください。
※2 伝送距離・伝送速度は使用するケーブル、機器、設置環境により変化します。
    また、ケーブルを途中で中継している場合にも伝送距離が短くなることや、速度が落ちることがあります。
    供給可能電力も使用機器・使用環境により変動することがあります。
    余裕を持った設計をお薦めします。

【接続例】

接続例はクリックして拡大できます。

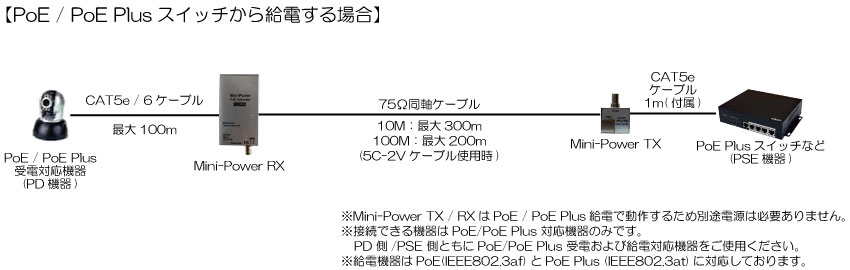

接続例01 PoE/PoE Plusスイッチから給電する場合

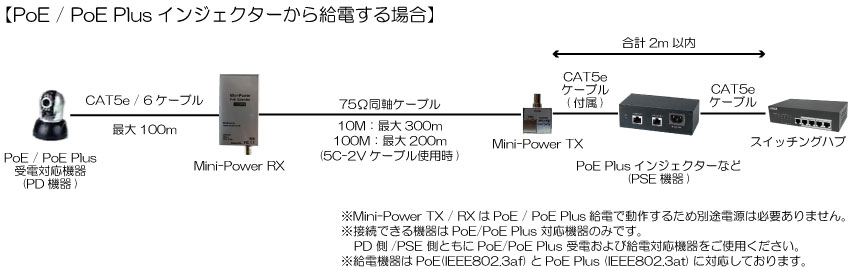

接続例02 PoE/PoE Plusインジェクターから給電する場合

【カタログ】

    カタログ(PDF)
