新製品

【JVCF-002MINI-TXRX】

SDI 同軸長距離伝送器

オープン価格

SDI信号を同軸ケーブル1本を使用して最大500m延長します。
3C-2Vや5C-2Vケーブルを使用することができるため
既設の配線を利用した伝送を行うことができます。
【梱包内容】
TX500(送信器) x1
RX500(受信器) x1
※電源アダプター付属

※周波数が23.97 / 29.95 / 59.94Hz の映像信号には対応していません。

【特徴】

  • HD-SDI信号延長
  • 5C-FBケーブルを使用してHD-SDI信号を最大500m延長できます。
    SDI信号はHD-SDI (SMPTE 292M)に対応。
    ※HD-SDI信号(映像/音声)以外の信号を伝送することはできません。

  • 既設ケーブルの利用
  • 5C-FBケーブル以外に5C-2V、3C-2Vケーブルを使用した伝送が可能です。
    既設のケーブルを利用して運用することができます。

  • 映像信号の補正
  • イコライズ機能、タイミング補正機能を搭載しており、信号の補正を行います。

【仕様】

型番 JVCF-002MINI-TXRX
詳細 送信器:TX500 / 受信器:RX500
対応信号 HD-SDI (SMPTE292M)
対応解像度 720p (24 / 25 / 30 / 50 / 60Hz)
1080i (50 / 60Hz)
1080p (24 / 25 / 30Hz)
※周波数が23.97 / 29.95 / 59.94Hz の映像信号には対応していません。
接続端子 入力:BNCメス(75Ω)
出力:BNCメス (75Ω)
伝送距離 最大500m (5C-FB使用時)
電源 DC12V
※DC12V 1A 電源アダプター付属
消費電力 2 ~ 4W
動作環境 温度:0℃ ~ 40℃
湿度:20% ~ 95%RH (結露不可)
外形寸法 88(W) × 22.5(H) × 33(D)mm
質量 約60g

※伝送可能な信号はHD-SDI信号(映像/音声)のみとなります。電源や制御信号などの伝送は行えません。

※ワンケーブルカメラなど電源重畳を行っている配線には使用できません。

※同軸ケーブルおよびコネクターの品質などにより伝送可能な距離は前後します。

※ケーブル途中に中継コネクターがある場合は伝送可能な距離が低下します。

※既設のケーブルを使用する場合はコネクターのインピーダンスが75Ωであることを確認してください。

  また、途中にビデオトランスやビデオアンプなどの機器がないことも確認してください。

※ケーブル途中に避雷器がある場合はHD-SDI対応品に交換してください。

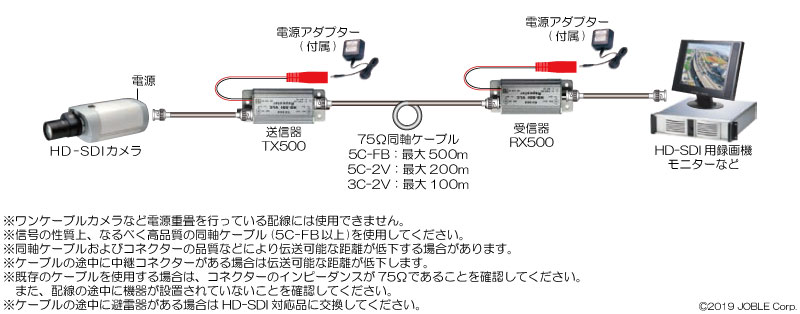

【接続例】

接続例はクリックして拡大できます。

JVCF-002MINI-TXRX接続例
