JVCF-005P SD/HD/3G-SDI → HDMI/VGA/コンポジット映像コンバーター | 株式会社JOBLE 製品情報
新製品

【JVCF-005P】

SD/HD/3G-SDI → HDMI/VGA/コンポジット映像コンバーター

オープン価格

SD / HD / 3G-SDI信号をHDMI / VGA(アナログRGB) / コンポジット信号へ
変換出力するコンバーター。
出力信号は2種類の信号を選択して同時に出力が可能。

【梱包内容】
JVCF-005P ×1
※電源アダプター付属

【特徴】

  • HDMI信号、VGA(アナログRGB)信号、コンポジット信号へ変換
  • SD / HD / 3G-SDI信号をHDMI信号、VGA(アナログRGB)信号、コンポジット信号へ変換。
    出力信号は2種類の信号を選択し同時に出力できます。
    また、SDI信号はループ出力できます。

  • 対応SDI規格
  • 対応しているSDI規格は以下の通りとなります。
    SMPTE 425M(A/B) / 424M / 292M / 259M-C

  • 音声変換
  • 入力されたエンベデッドSDIオーディオは自動的にHDMIとアナログ音声に変換されます。

  • ビデオロス
  • ビデオロスが発生した場合、ブルースクリーンで警告します。

  • リモコン操作
  • 付属する赤外線リモコンによってOSDメニューの操作をおこなえます。

【仕様】

型番 JVCF-005P
対応SDI規格 SMPTE 425M(A/B) / 424M / 292M / 259M-C
映像入力信号 SD-SDI / HD-SDI / 3G-SDI
SDI
入力解像度
3G-SDI
1080p (60 / 59.94 / 50Hz)
HD-SDI
1080p (30 / 29.97 / 25 / 24 / 23.98Hz)
1080i (60 / 59.94 / 50Hz)
720p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98Hz)
SD-SDI
625i (50Hz)
525i (59.94Hz)
映像出力信号 HDMI / VGA / コンポジット
※2信号を同時出力可能
HDMI
出力解像度
1080p (60 / 59.94 / 50 / 30 / 25Hz)
1080i (60 / 59.94 / 50Hz)
720p (60 / 59.94 / 50Hz)
576p (50Hz)
576i , 480p (60Hz)
480i
VGA
出力解像度
640×480 , 800×600 , 1024×768
1280×720 , 1280×1024 , 1360×768
1440×900 , 1600×1200 , 1680×1050
1920×1080 60Hz
音声出力 HDMIとアナログ(音声出力端子)を同時出力
※SDI信号に音声が含まれる場合
対応ケーブル 5C-FB以上 75Ω
最大伝送距離 SD-SDI:400m
HD-SDI:200m
3G-SDI:140m
電源 DC5 ~ 24V
※DC12V 1A 電源アダプター付属
消費電力 約3 ~ 6W
外形寸法 118(W) × 26(H) × 120(D)mm
動作環境 温度:-10℃ ~ 60℃
湿度:20% ~ 90% (結露不可)
質量 約340g
付属品 取扱説明書 , 電源アダプター(DC12V 1A) ×1 , 赤外線リモコン ×1

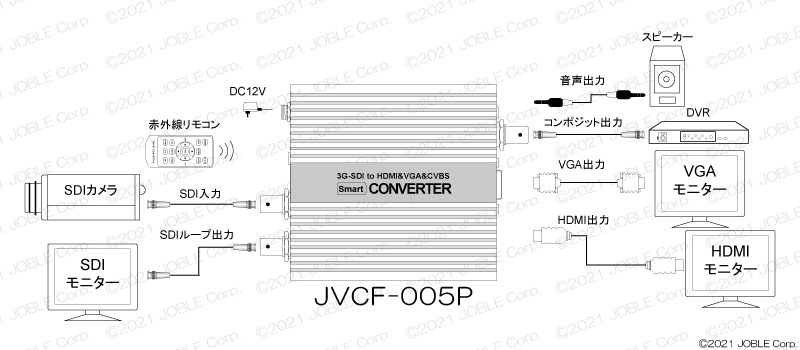

【接続例】

接続例はクリックして拡大できます。

JVCF-005P接続例
