【JVCF-005PH】

SD/HD/3G-SDI → HDMI/コンポジット映像コンバーター

オープン価格

SD / HD / 3G-SDI信号をHDMI信号とコンポジット信号へ
変換出力するコンバーター。
出力信号は2種類の信号を同時に出力が可能。

【梱包内容】
JVCF-005PH ×1
※電源アダプター付属

【特徴】

  • HDMI信号、コンポジット信号へ変換
  • SD / HD / 3G-SDI信号をHDMI信号、コンポジット信号へ変換。
    出力信号は2種類の信号を同時に出力できます。
    また、SDI信号はループ出力できます。

  • 対応SDI規格
  • 対応しているSDI規格は以下の通りとなります。
    SMPTE 292M / 259M / 424M

  • リダンダント入力
  • SDI信号入力は通常の入力の他にリダンダント入力することができます。
    通常入力のSDI信号が途切れた場合、自動的にリダンダント入力に切り替わりビデオロスを防ぎます。

  • 解像度の変更
  • HDMI信号出力はアップスケールまたはダウンスケールすることができます。
    また、フレームレートを変換することができます。

  • 音声変換
  • 入力されたエンベデッドSDIオーディオはエンベデッドHDMI、AES / EBU、アナログ音声から選択して出力します。

  • DIPスイッチによる各種設定
  • 本体についているDIPスイッチを使用して以下の設定を行うことができます。
    ・HDMI出力解像度設定……出力解像度、フレームレートの選択
    ・HDMI色空間設定……色空間をRGB 4:4:4 / YUV 4:2:2 / YUV 4:4:4 / DVI RGB 4:4:4より選択
    ・音声出力設定……エンベデッドHDMI、アナログステレオ、AES / EBUより選択
    ・コンポジット信号出力設定……NTSC / PALより選択
    ・状態表示設定……解像度等の情報を画面上に表示 / 非表示の選択

【仕様】

型番 JVCF-005PH
対応SDI規格 SMPTE 292M / 259M / 424M
映像入力信号 SD-SDI
HD-SDI
3G-SDI
入力解像度 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98Hz)
1080psf (30 / 29.97 / 25 / 24 / 23.98Hz)
1080i (60 / 59.94 / 50Hz)
720p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98Hz)
625i (50Hz)
525i (59.94Hz)
映像出力信号 HDMI / コンポジット
出力解像度(HDMI) 1080p (60 / 50 / 30 / 25 / 24Hz)
1080i (60 / 50Hz)
720p (60 / 50 / 30 / 25 / 24Hz)
576i (50Hz)
480i (60Hz)
対応ケーブル(SDI) 5C-FB以上 75Ω
最大伝送距離 SD-SDI:400m
HD-SDI:200m
3G-SDI:140m
音声入力 エンベデッドSDI
アナログステレオ
AES / EBU
音声出力 エンベデッドHDMI
アナログステレオ
AES / EBU
電源 DC6 ~ 24V
消費電力 約6W
外形寸法 125(W) × 25(H) × 104(D)mm
動作環境 温度:-10℃ ~ 60℃
湿度:20% ~ 90% (結露不可)
質量 約520g
付属品 コンポジット出力ケーブル(3.5mm4極プラグ ⇔ RCAオス 約160cm) ×1
電源アダプター(DC12V 1A) ×1 , 取付金具 ×2 , 取扱説明書

※AES/EBU端子は、TRS(Tip , Ring , Sleeve)端子です。

【接続例】

接続例はクリックして拡大できます。

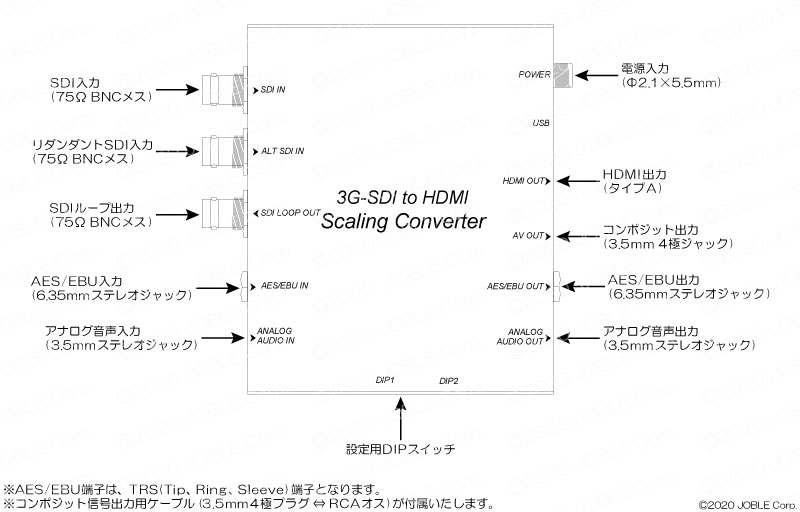

JVCF-005PH接続例
