【SDI01】

SD/HD/3G-SDI → HDMIコンバーター

オープン価格

同軸ケーブルで受信したSD-SDI,HD-SDI,3G-SDI信号
をHDMIに変換するコンバーターです。
アクティブスルー出力がリピーターとして使用することができます。

【特徴】

  • 3G-SDI/HD-SDI/SD-SDIの信号をHDMIに変換
  • 同軸ケーブルで伝送されたSD-SDI/HD-SDI/3G-SDI信号をHDMIに変換
    720p,1080i,1080pの解像度に対応

  • アクティブスルー出力機能
  • HDMI出力のほかにアクティブスルー出力が可能です。
    アクティブスルーのためスルー出力したSDI信号をさらに延長することができます。
    ※接続する機器などにより伝送距離が変わります。

  • 複数のSDI01でリピーターとして使用
  • アクティブスルー出力先にSDI01をさらに接続することで、HD-SDI信号を200m延長することができます。(5C-FBケーブル使用時)

  • エンベデットオーディオ対応
  • エンベデットオーディオに対応しているため映像と音声を一緒に伝送することが可能です。

  • イコライザー内蔵
  • イコライザーを内蔵しているためSDI信号の長距離配線に対応
    ※伝送距離地ついては仕様を参照してください。

【仕様】

型 番 SDI01
対応信号 SD-SDI (SMPTE 259M)
HD-SDI (SMPTE 292M)
3G-SDI (SMPTE 424M)
対応解像度/周波数 NTSC (480i), PAL (576i),
720p@50/59.94/60Hz,
1080i@50/59.94/60Hz,
1080p@23.98/24/29.97/30/50/59.94/60Hz
SDI入力端子 BNCメス 75Ω
SDIアクティブスルー出力端子 BNCメス 75Ω
HDMI出力端子 HDMI タイプA
電源入力 DC5V (付属電源アダプター)
消費電力 最大3.75W
動作環境 温度:0~55℃   湿度:最大95%RH(結露不可)
外形寸法 67(W) x 27(H) x 110(D)mm
質 量 185g
付属品 取扱説明書、電源アダプター(5V 1A)×1
固定ネジ+アンカー×4セット

【伝送距離の目安】

SDI信号 伝送距離(5C-FB)
SD-SDI (SMPTE 259M 270Mbps) 約300m
HD-SDI (SMPTE 292M 1.45Gbps) 約200m
SD-SDI (SMPTE 424M 2.97Gbps) 約100m

※伝送距離はサンプルケーブルのテストから計算された予測値であり実際の距離は
  ケーブル、コネクター、中継の有無などによって変化します。

※7C-2V、5C-2V、3C-2Vは3G/HD-SDIの高周波信号における伝送が保証されていません。7C-FB、5C-FBの使用を推奨します。

【接続例】

接続例はクリックして拡大できます。

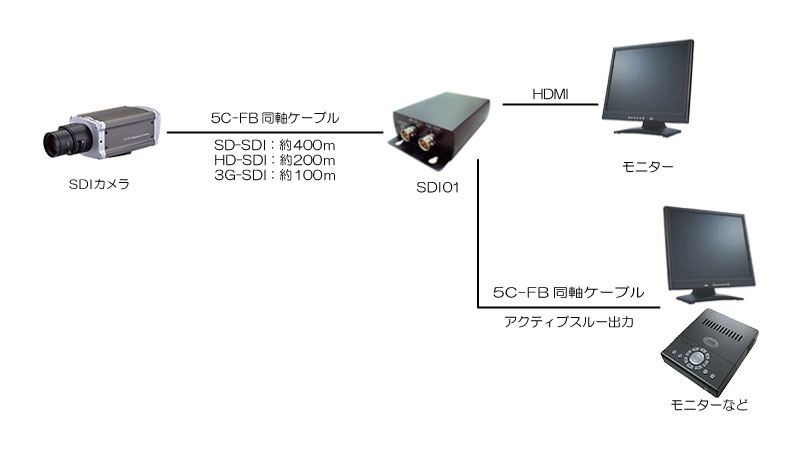

・接続例1 コンバーターとして使用

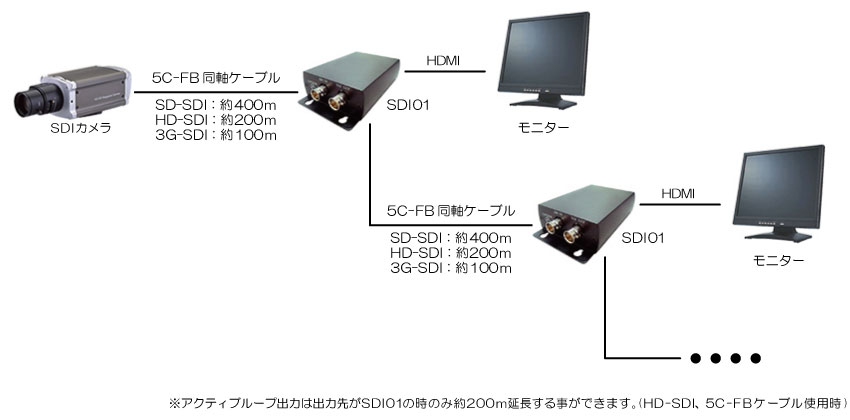

・接続例2 リピーターとして使用
