【SDI02】

HDMI→SDIコンバーター

オープン価格

HDMI信号をSDI信号に変換するコンバーターです。
HDMI音声(LPCM2ch/7.1ch)に対応しています。

【特徴】

  • HDMI信号をSDI信号に変換出力
  • デジタルビデオレコーダー(DVR)などのHDMI出力信号をSDI信号に変換します。
    HDMI出力カメラ映像やDVRのHDMI出力画面などをSDIスイッチャーやSDIレコーダーに
    入力できます。
    ※HDCPはサポートしておりません。民生用DVD/BDプレーヤーなどHDCPをサポートした
    信号を入力した場合、SDIに変換出力されません。ご注意ください。

  • 3G-SDI信号に対応
  • SDI信号はSD-SDI/HD-SDIの他、1080p/60Hzの3G-SDI信号にも対応しています。

  • LPCM7.1chサラウンド音声対応
  • HDMI音声信号をSDIエンベデッド音声に変換出力します。
    HDMI音声信号はLPCM2chおよびLPCM7.1chサラウンド音声に対応しています。

【仕様】

型 番 SDI02
HDMI入力 1系統 HDMIタイプA
SDI出力 1系統 BNCメス 75Ω
対応HDMI入力解像度
/周波数規格
NTSC (480i), PAL (576i) 720p@50/59.94/60Hz 1080i@50/59.94/60Hz 1080p@23.98/24/29.97/30/50/59.94/60Hz
対応音声入力信号(HDMI) LPCM2ch / LPCM7.1ch 48kHz 16/20/24bit
対応SDI出力規格 SD-SDI (SMPTE 259M)
HD-SDI (SMPTE 292M)
3G-SDI (SMPTE 424M)
電源入力 DC5V (電源アダプター付属)
消費電力 最大4.3W
動作環境 温度:0~55℃   湿度:最大95%RH(結露不可)
外形寸法 67(W) x 27(H) x 110(D)mm
質 量 約200g
付属品 取扱説明書 / 電源アダプター(AC100V入力 DC5V出力)×1
固定ネジ+アンカー
RoHS/CE/FCC規格
※HDCPはサポートしておりません。民生用DVD/BDプレーヤーなどHDCPをサポートした
信号を入力した場合、SDIに変換出力されません。ご注意ください。

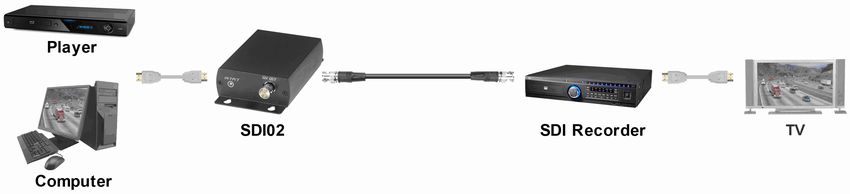

【接続例】

接続例はクリックして拡大できます。
