【SDI04D】

SDI 1入力4出力分配器 (リクロック/イコライズ機能付き)

オープン価格

1chのSD/HD/3G-SDI信号を4分配出力する分配器
リクロック/イコライズ機能を搭載しており信号の補正
延長を行うことができます。
【梱包内容】
SDI04D x1
※電源アダプター付属

【特徴】

  • 1入力4分配
  • 1chのSD/HD/3G-SDI信号を4分配出力。
    SD-SDI (SMPTE 259M), HD-SDI (SMPTE 292M), 3G-SDI (SMPTE 424M)に対応しています。
    また、7.1チャンネルオーディオに対応しています。

  • 信号補正、再延長
  • リクロック/イコライズ機能を搭載しており、HD-SDI信号を入力側、出力側それぞれ最大200mずつ延長することができます。

    【入出力信号延長距離(5C-FBケーブル使用時)】

    信号 入力側延長距離 出力側延長距離
    SD-SDI 400m 400m
    HD-SDI 200m 200m
    3G-SDI 100m 100m

    ※5C-FBケーブル使用時。

【仕様】

型 番 SDI04D
SDI信号 SMPTE 259M SD-SDI(270Mbps)
SMPTE 292M HD-SDI(1.485Gbps)
SMPTE 424M 3G-SDI(2.97Gbps)
出力ジッター SD(270Mbps):平均0.07UIp-p
HD(1.485Gbps):平均0.04UIp-p
3G(2.97Gbps):平均0.07UIp-p
入出力端子 BNCオス(75Ω)×5
電源入力 DC5V(電源アダプター付属)
消費電力 2.5W
使用環境 温度:0∼55℃  湿度:最大95%RH(結露不可)
 外形寸法 88(W)×30(H)×75(D)mm
質 量 約220g
付属品 取扱説明書、電源アダプター(入力:AC100V 50/60Hz 出力:DC5V)

【入出力信号延長距離】

信号 入力側延長距離 出力側延長距離
SD-SDI 400m 400m
HD-SDI 200m 200m
3G-SDI 100m 100m

※5C-FBケーブル使用時。
※SDI信号の出力装置及び受信装置が標準的なSDIの信号レベルであること。

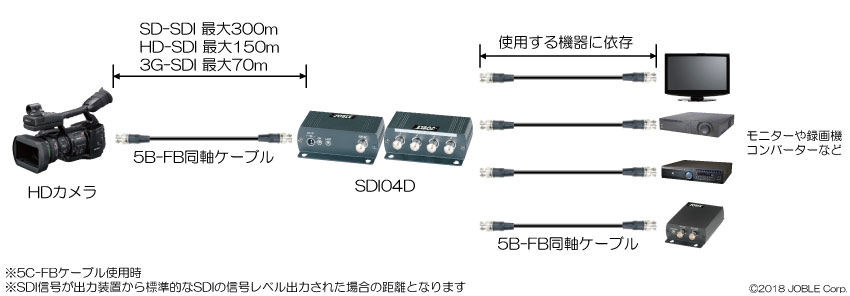

【接続例】

接続例はクリックして拡大できます。

SDI04D接続例01
