【SDI05A】

SDI CAT5eアクティブ伝送器

オープン価格

SDI信号とRS485信号をLANケーブル1本を使用して
最大100m延長します。
別売の「SR01」と組合わせて使用することにより
最大240mまで延長距離を延ばすことができます。
【梱包内容】
SDI05AT(送信器) x1
SDI05AR(受信器) x1
※電源アダプター付属

【特徴】

  • SD/HD-SDI信号延長
  • LANケーブル(CAT5e以上 AWG24 単芯 ストレート結線)を使用して
    HD-SDI信号を最大100m延長することができます。
    SDI信号はSDI (SMPTE 259M), HD-SDI (SMPTE 292M)に対応。

  • RS485信号伝送
  • SDI信号と一緒にRS485制御信号を伝送することができます。
    半二重の双方向通信に対応しており最大通信速度は115200bps。
    ※通信速度は設定により変更することができます。

  • 240m延長
  • LANケーブル用リピーター「SR01」と組合わせて使用することにより
    最大延長距離を240mに延ばすことができます。
    ※SR01はオプション品となります。

【仕様】

 型 番 SDI05AT SDI05AR
 SDI映像入出力端子 BNCメス(75Ω)×1
 対応規格 SMPTE 259M : SD-SDI(270 Mbps)
SMPTE 292M : HD-SDI(1.485 Gbps)
 対応解像度 480i、576i、720p 50/60Hz、1080i 50/60Hz、1080p 24/25/30Hz
 LINKケーブル 最大100m (連結、他機器の接続が無い場合) 両端RJ45プラグ
 LINKケーブル仕様 CAT5e以上 AWG24 単芯 ストレート結線のLANケーブル (CAT6以上推奨)
 RS485  2線式半二重双方向 端子台接続
通信速度:1200、2400、4800、9600、19200、28800、38400、43000、
57600、115200bps ※初期値:9600bps
(通信速度はネットワーク接続による設定画面で変更可能)
 電 源 DC5V (電源アダプター付属)
 消費電力 最大6.0W
 動作環境 温度:0∼55℃  湿度:最大95%RH(結露不可)
 外形寸法 67(W)×27(H)×140(D)mm
 質 量 約230g
 付属品 取扱説明書、電源アダプター(入力:AC100-240V 出力:DC5V)×2
固定ネジ+アンカー×4

【対応解像度一覧】

  • 576i 50Hz (720p 50Hzで出力)
  • 720p 50Hz
  • 480i 60Hz (720p 60Hzで出力)
  • 720p 60Hz
  • 1080p 24Hz
  • 1080i 50Hz (1080p 25Hzで出力)
  • 1080p 25Hz
  • 1080i 60Hz (1080p 30Hzで出力)
  • 1080p 30Hz

【接続例】

接続例はクリックして拡大できます。

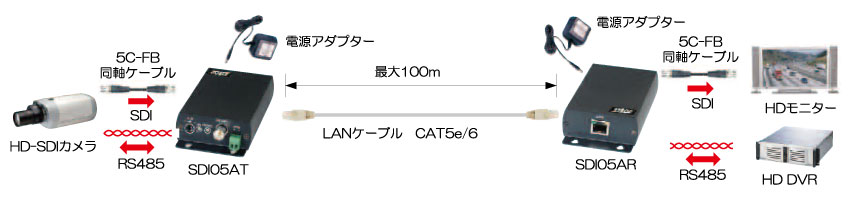

【接続例01】

SDI05A接続例

【接続例02】

SDI05A接続例

【資料】

総合冊子
ツイストペアケールブル、同軸ケーブルを使用した各種映像信号伝送器
映像増幅器、分配器、切替器やノイズ除去機器/サージプロテクターなど
SDI51A 20ページ掲載
映像伝送/増幅/分配/切替/ノイズ除去/避雷など
