在庫限り

【SR02】

SDI リピーター

オープン価格

5C-FBケーブルを使用してHD-SDI信号を最大750m(SR02を5台使用時)
延長するSDIリピーターです。
SD-SDI(SMPTE 259M/344M)、HD-SDI(SMPTE 292M/372M)、
3G-SDI(SMPTE 424M)の信号に対応。
また、RS485信号の伝送を行えます。(SR02を2台以上使用時)

【特徴】

  • SD-SDI/HD-SDI/3G-SDIの信号を再延長
  • 5C-FBケーブルを使用しHD-SDI信号を最大150m延長することができるリピーターです。
    SD-SDI(SMPTE 259M/344M)、HD-SDI(SMPTE 292M/372M)、3G-SDI(SMPTE 424M)に対応
    ※各信号の詳しい伝送距離は仕様内【5C-FBケーブルを使用した場合の最大伝送距離】を参照してください。

  • 複数台での運用
  • SR02は最大5台まで連結することができます。
    5台使用したときHD-SDI信号を最大750mまで延長することができます。

  • 制御信号伝送
  • SR02を2台以上使用したときRS485信号を伝送することができます。
    SDI信号と重畳して伝送するため別途通信ケーブルを配線する必要はありません。

  • 電源供給はモニター側1台のみ
  • SR02を複数台使用した場合電源入力が必要なのはモニター側の1台のみ。
    2~5台目のSR02には同軸ケーブルを経由して電源供給を行うため電源を入力する必要がありません。

【仕様】

型 番 SR02
対応SDI信号 SMPTE 259M - SD-SDI(143~360 Mbps)
SMPTE 344M - SD-SDI(540 Mbps) ※SMPTE 259Mの拡張規格
SMPTE 292M - HD-SDI(1.485 Gbps)
SMPTE 372M - dual link HD-SDI(2.97 Gbps) ※SMPTE 292Mの拡張規格
SMPTE 424M - dual speed HD-SDI/3G-SDI(2.97 Gbps)
SDI入力/出力端子 BNCメス 75Ω
制御信号 RS485 (2線式 片方向) ネジ式端子台×4 (入力×2、出力×2) 
電 源 DC12V 接続端子:DCジャック (φ2.1x5.5mm) 電源アダプター付属
消費電力 最大0.84W
動作環境 温度:0∼55℃   湿度:最大95%RH (結露不可)
外形寸法 67(W)×27(H)×91(D)mm
質 量 約160g
付属品 取扱説明書、電源アダプター (入力:AC100∼240V 50/60Hz 出力:DC12V)×1、
固定ネジ+アンカー×4

【備考】

※機器間を接続する同軸ケーブルは高品質の5C-FBケーブルまたはHD/3G-SDI伝送用ケーブルを使用してください。
  また、BNCコネクターも同様に高品質の75Ω品を使用してください。ケーブル・コネクターの品質により最大伝送距離は前後します。

※機器間のケーブルはできる限り中継無しで接続してください。間に中継コネクターなどが挿入されることで最大伝送距離は
  短くなります。

※SR02は「SDI IN」端子に接続された機器がSR02であるかを自動判別します。
  SR02が接続された場合は電源を送り接続先のSR02に供給します。

※RS485はモニター側からカメラ側への一方通行です。カメラからの返信は伝送されません。
  モニター側の入力信号は端子台の「IN」に、カメラへの出力信号は「OUT」に接続してください。

【5C-FBケーブルを使用した場合の最大伝送距離】

SDI信号 機器間最大伝送距離 最大伝送距離(台数)
SD-SDI(SMPTE 259M 270Mbps) 300m 900m(3台)
HD-SDI(SMPTE 292M 1.45Gbps) 150m 750m(5台)
3G-SDI(SMPTE 424M 2.97Gbps) 70m 350m(5台)

※使用するケーブル・コネクターの種類・品質および連結数などにより最大伝送距離は前後します。

※5C-2V、3C-2VケーブルはSDI信号の高周波に対応していないため大幅に伝送距離が低下します。

【接続例】

接続例はクリックして拡大できます。

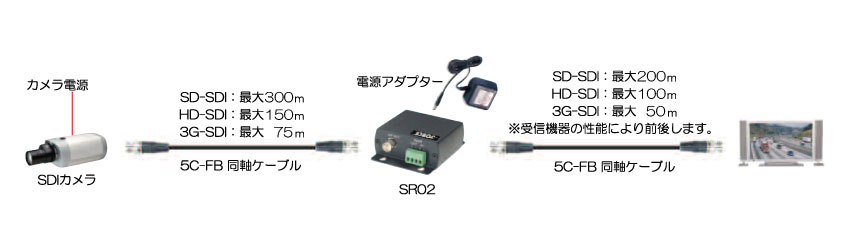

【接続例1 1台で使用時】

SR02接続例1

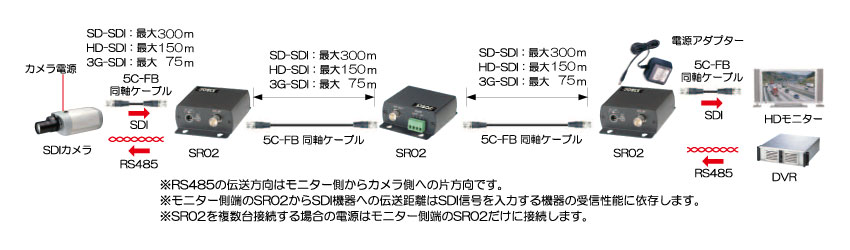

【接続例2 複数台で使用時】

SR02接続例2

【カタログ】

    カタログ(PDF)
