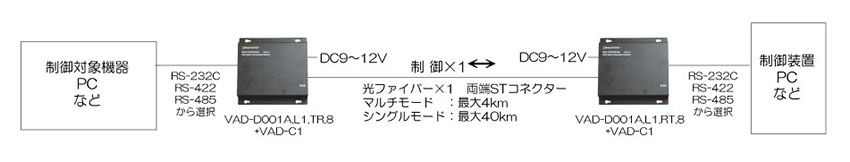

制御信号1系統(RS232C/422/485)をシングルモード光ファイバーケーブル
使用時最大40km
マルチモード光ファイバーケーブル使用時最大4km伝送します。
幅広い動作温度範囲に対応しており、環境の厳しい場所にも設置が
可能です。
Dシリーズ専用シャーシと組合わせての運用が可能です。
VAD-D001A.L1.TR.8(送信器)とVAD-D001A.L1.RT.8(受信器)、
単体での販売となっています。
※Dシリーズ専用シャーシはオプションとなります。
-20~75℃の幅広い温度範囲で利用することができます。
従来設置が難しかった屋外に設置してあるボックス内や冷凍室、ボイラー周辺など
温度環境が厳しいエリアでも運用が可能です。
制御信号1系統(RS232C/422/485から選択)をシングルモード光ファイバーケーブル使用時最大40km
マルチモード光ファイバーケーブル使用時最大4km伝送ができます。
各種Dシリーズ専用シャーシと組合わせて使用することによりさまざまな運用が可能です。
※専用シャーシは単独設置用と19インチラックマウント用をご用意しております。
本器1台でマルチモードファイバーとシングルモードファイバーの
両方に対応。移設やケーブルの張り替えを行ってもそのまま
使用することができます。
付属の電源アダプター(AC100V)またはDC9~12Vで動作。
商用電源での運用はもちろん、カメラハウジング内に設置して
カメラ電源を利用して運用することもできます。
光ファイバーケーブルの直径は3mm程度。
既に配線がされている場所でも、多少のスペースがあれば配線が可能です。
光ファイバーケーブルは、ノイズの干渉を受けにくい性質を持ちます。
動力線や信号線などのノイズ発生源に隣接して配線をしても信号の品質を維持したままの伝送が可能です。
また、光ファイバーケーブル自体からノイズを発生することもありません。
医療機器や計測機器の近くなどノイズを発生させてはならない場所での配線に適しています。
光ファイバー伝送器はデジタル信号で通信をしているため、
映像信号がほとんど劣化せず、鮮明な映像のまま長距離伝送が可能です。
型 番 |
VAD-D001A.L1.TR.8 VAD-D001A.L1.RT.8 | |
伝送方式 |
デジタル |
|
シリアル データ |
チャンネル数 / 方向 |
1 / ⇔ |
形 式 |
RS232C/422/485より選択 |
|
転送速度 |
DC~1Mbps |
|
信号誤り率 |
1×10-9 |
|
接続端子 |
ネジ式端子台 |
|
光ファイバー数 |
1 | |
波 長 |
1310/1550nm |
|
送出出力 |
TC:> -12dBm RC:> -14dBm |
|
受信感度 |
TC:< -28dBm RC:< -30dBm |
|
リンクバジェット |
1310nm:16~23dB 1550nm :14~18dB |
|
伝送距離 |
マルチモード |
4km |
シングルモード |
40km |
|
光接続端子 |
ST |
|
電 源 |
DC9~12V |
|
消費電力 |
1.68W | |
外形寸法 |
ケースタイプ |
166.5(W)×168(D)×28(H)mm |
カードタイプ |
100(W)×25(H)×172(D)mm | |
質 量 |
ケースタイプ |
760g |
カードタイプ |
130g |
|
動作温度範囲 |
-20~75℃ |
|
動作湿度範囲 |
0~95%RH (結露不可) |
|
型番詳細 |
VAD-D001A.L1.TR.8 カード型送信器 VAD-D001A.L1.RT.8 カード型受信器 |
|
備 考 |
ケースタイプはカード用シャーシVAD-C1に取り付けた状態で販売(電源アダプター付属) |
