【JMSB-HDV-P】

電源重畳対応映像/高周波信号用サージプロテクター
(BNCオス⇔メス)

オープン価格

各種サージより機器を保護する同軸ケーブル用サージプロテクター。
アナログHD信号やコンポジット信号などで使用できます。
従来とは全く異なるサージ処理方式を採用しており
接地をしなくても効果を発揮します。
これまでアース工事が行えずサージ対策できなかった
機器を保護することが可能になります。

【梱包数量】
JMSB-HDV-P ×1

【特徴】

  • 接地工事が不要
  • 従来のサージプロテクターでは必ず必要であった接地作業ですが
    本製品はサージのエネルギーを吸収し、分散放出させるという新方式を採用しており
    接地作業を行わず機器を保護することができます。

  • アナログHD、コンポジット映像信号対応
  • AHD、HD-TVI、HDCVIなど高解像度アナログ映像信号のほかにコンポジット映像信号、
    HDMI / イーサネット / PoEなど各種信号同軸伝送器、RF伝送など75Ω同軸ケーブルを使用する
    各種伝送器で使用することができます。
    ※通過周波数は最大1.0GHzとなります。使用する信号の周波数帯を確認してください。

  • 電源重畳機器に対応
  • ワンケーブルカメラなどの電源重畳機器に使用することができます。(最大通過電圧:DC76V以下)

  • 各種サージから保護
  • アナログHD映像などの配線で接続されている機器を
    誘導雷(LFS)、電源スイッチングによるサージ(PSS)、突入電流(SIC)、
    電磁パルス(EMP)、連続した放電によるサージ(SSS)から保護します。

  • 高い保護能力
  • 誘導雷を想定した電圧波形1.2/50μs、電流波形8/20μsでそれぞれ8kV/4kAの試験に合格。
    「JIS C5381-21」相当のIEC規格「IEC 61643-21」に対応。
    (通信及び信号回路に接続するサージ保護デバイス カテゴリC2相当)
    「JIS C61000-4-4」相当のIEC規格「IEC 61000-4-4」に対応。

【使用例】

  • アース工事が難しい、または不可能な場所でのアナログHD信号など
    75Ω同軸ケーブルを使用する各種信号機器の保護(信号:1.0GHz以下、電圧:DC76V以下)
  • 建物間、屋外を経由する映像配線
  • 電柱やポールなどに設置されているアナログHD信号カメラ機器類
  • 山間部やゴルフ場など落雷が多発する地域での配線

【仕様】

型 番 JMSB-HDV-P
最大負荷電流 1.0A以下
最大通過電圧 DC76V
通過周波数 1.0GHz以下
接続インピーダンス 75Ω (BNC端子)
サージ処理方法 SEAT (Surge Energy Absorb & Transfer)
※サージのエネルギーを吸収し分散放出する方式
対象サージ 誘導雷(LFS)、電源スイッチングによるサージ(PSS)、突入電流(SIC)、
電磁パルス(EMP)、連続した放電によるサージ(SSS)
挿入損失 0.5dB以下
公称放電電流 4kA
インパルス耐性 コンビネーション波形
1.2/50μs:8kV
8/20μs:4kA
※非接地環境
EMPイミュニティ試験/吸収率 91%±2%以上
3kV 5/50ns波形
※非接地環境
電圧防護レベル 80V±20% (6kV/3kA)
接地抵抗要求仕様 無し
保護対象 内部導体-外部導体 (映像信号&重畳電源)
動作環境 温度:−40~85℃
湿度:35~95%(結露不可)
外形寸法 25(W) × 25(H) × 80(D) mm 
質 量 約65g ±5%
対応規格 ※ ANSI C62.41 、ANSI C37.90、IEC 61643-1、
IEC 61643-21、IEC 61000-4-4、IEC 61000-4-5
接続端子 BNCメス(IN側)、BNCオス(OUT側)

・サージ混入の可能性がある伝送ケーブルを「IN」側に、保護対象の機器を「OUT」側に接続してください。
 方向が異なると正常に動作しません。

・本器はDC76Vまでの電圧を通過します。

・サージプロテクターのBNC端子および接続機器に対して負荷がかからないよう
 接続するケーブルはしっかりと固定してください。

・挿入損失により信号が減衰するため最大伝送距離が本製品1個あたり10%前後低下する場合があります。
 特にHD-SDI信号は、ご使用の機器(カメラ、モニター、同軸ケーブル等)によっては映像の途切れ、
 乱れが発生する場合があります。

・電源は全配線が完了してから入れてください。
 また、JMSB-HDV-P同士および接続配線以外の金属部分に接触しないよう注意してください。

※記載IEC規格に該当するJIS規格は次の通りです。
 IEC 61643-1:JIS C5381-1  低電圧システムに接続するサージ防護デバイスの所要性能及び試験方法
 IEC 61643-21:JIS C5381-21  通信及び信号回線に接続するサージ保護デバイスの所要性能及び試験方法
 IEC 61000-4-4:JIS C61000-4-4 電気的ファストトランジェント/バーストイミュニティ試験
 IEC 61000-4-5:JIS C61000-4-5 サージイミュニティ試験

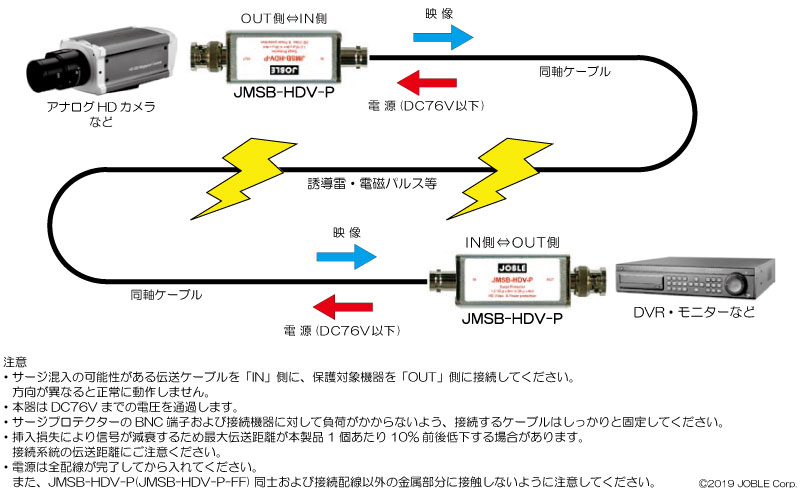

【接続例】

接続例はクリックして拡大できます。
