【JPOE-B2-1】

PoE Plus対応イーサネット用サージプロテクター

オープン価格

各種サージよりネットワーク機器を保護するサージプロテクターです。
従来とは全く異なるサージ吸収方式を採用しており接地をしなくても効果を
発揮します。
これまでアース工事ができずサージから保護できなかった
機器を保護することができるようになります。
オルタナティブA専用タイプ「JPOE-B2-1-A」も数量限定で
ラインアップしております。

【特徴】

  • 接地工事が不要
  • 従来のサージプロテクターでは必ず必要であった接地作業ですが
    本製品はサージのエネルギーをアースへ逃がさず蓄積して少しずつ放出する新方式(ピン1-2、3-6間)を採用しており
    接地作業を行わず機器を保護することができます。
    ※ピン4/5-7/8間(電源系統)は従来方式のバリスタによる保護を行っています。

  • 各種サージからイーサネット機器を保護
  • 10/100BASE機器を誘導雷(LFS)、電源スイッチングによるサージ(PSS)、
    突入電流(SIC)、電磁パルス(EMP)から保護します。
    また、PoE及びPoE Plusによる電源供給に対応しております。

  • 高い保護能力
  • コンビネーション波形(1.2/50μs、8/20μs)による試験で6kV/3kAに合格。
    「JIS C5381-21」相当のIEC規格「IEC 61643-21」に対応。
     (通信及び信号回路に接続するサージ保護デバイス カテゴリC2相当)
    「JIS C61000-4-4」相当のIEC規格「IEC 61000-4-4」に対応。

  • PoE/PoE Plus対応
  • PoE/PoE Plusを使用したイーサネット信号配線にも使用することができます。

  • DINレール対応
  • 本製品はDINレール台座が付属しておりDINレールに装着することができます。
    また、DINレール台座は取り外すことができ、ネジによる固定も行うことができます。

【使用例】

  • アース工事が難しいまたは不可能な場所でのイーサネット配線
  • 建物間、屋外を経由するイーサネット配線
  • 電柱やポールなどに設置されているイーサネット機器
  • 山間部やゴルフ場など落雷が多発する地域でのイーサネット配線

【仕様】

型 番 JPOE-B2-1
最大負荷電流 1.0A以下
最大連続使用電圧 最大DC57V
対応PoE規格 IEEE802.3af , IEEE802.3at
通信速度 10BASE-T/100BASE-TX
挿入損失 0.5dB以下
公称放電電流 1kA
保護対象 ピン1-2間、3-6間 ピン4/5-7/8間
インパルス耐性 コンビネーション波形
1.2/50μs:6kV 8/20μs:3kA
(10/700μs:5kV)
8/20μs:6kA
EMPイミュニティ試験/吸収率 91%±2%以上 4.5kV 5×50ns波形
電圧防護レベル 300V以下 (2kV/1kA)
接地抵抗要求仕様 無し
動作環境 温度:−40∼85℃   湿度:35∼95%(結露不可)
外形寸法 本体:39(W)×23(H)×83(D)mm  DINレールアダプター:44(W)×72(D)mm
質 量 約52g±5%
対応規格 ANSI C62.41 、ANSI C37.90、IEC 61643-21、IEC 61000-4-4、IEC 61000-4-5
接続端子 RJ45ジャック(8心)×2 全結線(ストレート)

※サージが混入する可能性があるケーブル を「IN」側に、保護対象の機器と接続するケーブルを「OUT」側に接続してください。
※PoE Plus対応のためDC57Vまでの電圧は通過します。誘導・短絡等による低い電圧は防ぐことができませんのでご注意ください。
※本機にLAN配線を延長する機能はありません。本機器前後のLANケーブル長及び挿入損失を考慮した
余裕のある設計を行ってください。
※オルタナティブA専用タイプ「JPOE-B2-1-A」も数量限定でラインアップしております。

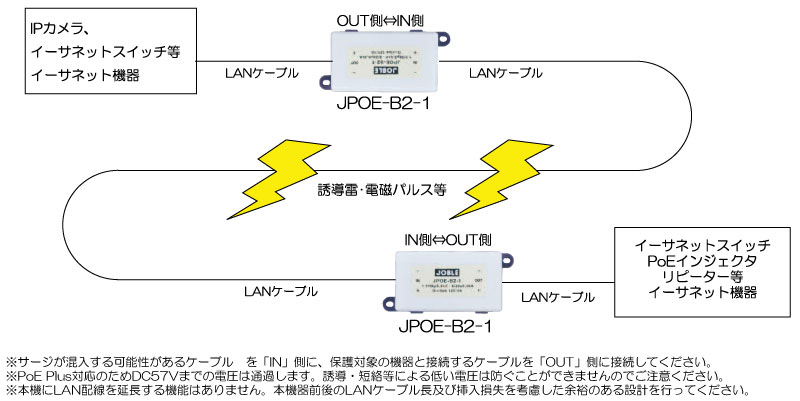

【接続例】

接続例はクリックして拡大できます。
