SP007 SD/HD/3G-SDI対応 同軸ケーブル用 サージプロテクター | 株式会社JOBLE 製品情報

【SP007】

SD/HD/3G-SDI対応 同軸ケーブル用サージプロテクター

オープン価格

SP007は同軸ケーブルで伝送されるSD/HD/3G-SDI映像信号に対応した
サージプロテクターです。
伝送ケーブルに発生した誘導雷などによるサージを機器の手前で
アースに逃がしHD機器を保護します。

【サージプロテクターの設置場所】

サージプロテクターは保護したい機器のできるだけ近くに設置します。
カメラを保護したいときにはカメラのそばに、モニターやDVRを守りたい
ときには、モニター/DVRの近くに設置します。
カメラ側、表示機器側の両側に設置するのがサージ対策の基本です。

【特徴】

  • SD/HD/3G-SDI映像信号(BNC接続)に発生したサージを遮断します。
  • 両端がBNCオス--BNCメスなので、既設配線に簡単に取り付けることができます。
  • DC24V以下の電流は通過します。
  • ※電源重畳対応リピーターはEQCO-SDI30-7502をご用意しております。

【仕様】

型 番 SP007
反応時間 1 ns未満
最大サージ電圧 最大 8kV
放電電流 最大 10kA
通過信号帯域 最大 2.97Gbps
挿入損失 最大 1.1dB
通過電圧 最大 DC24V
最小印加回数 10/1000μsec 200A 300 回
接続端子 BNC オス-BNC メス
使用環境 温度:0℃ ~ 55℃ 湿度:最大 95%RH(結露不可)
外形寸法 25.4(W) x 25.4(H) x 75.5(D)mm
質 量 68g
付属品 取扱説明書

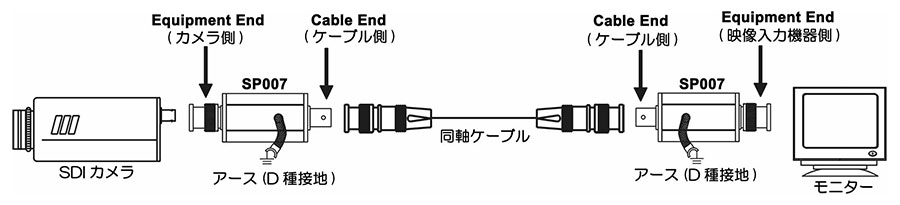

【接続例】

接続例はクリックして拡大できます。

※アース線は確実に接地してください。(D種接地)
