SP007L SD/HD-SDI対応サージプロテクター (100mmケーブル付き) | 株式会社JOBLE 製品情報
販売終了

【SP007L】

SD/HD/3G-SDI対応 サージプロテクター (100mmケーブル付き)

オープン価格

SP007Lは同軸ケーブルで伝送されるSD/HD/3G-SDI映像信号に対応した
サージプロテクターです。
伝送ケーブルに発生した誘導雷などによるサージを機器の手前で
アースに逃がしHD機器を保護します。
100mmケーブルが付いており、BNCコネクタが密集している機器への
接続に最適。
【梱包数量】
SP007L x1

【サージプロテクターの設置場所】

サージプロテクターは保護したい機器のできるだけ近くに設置します。
カメラを保護したいときにはカメラのそばに、モニターやDVRを守りたい
ときには、モニター/DVRの近くに設置します。
カメラ側、表示機器側の両側に設置するのがサージ対策の基本です。

【特徴】

  • HD/3G-SDI対応サージプロテクター
  • HD/3G-SDI信号に対応したサージプロテクター。
    伝送ケーブルに発生した誘導雷などのサージから接続機器を保護します。

  • 簡単接続
  • SP007Lの両端はBNCオス--BNCメスとなっており、既設配線に簡単に取り付けることができます。

  • 100mケーブル
  • SP007L本体から100mmのケーブルが伸びており、BNCコネクターが密集しているDVRなどの機器への接続に適しています。

  • 電源重畳対応
  • DC24Vまでの電源をはそのまま通過するため、電源重畳機器を使用している配線にも接続することができます。

  • HD-SDI信号以外への用途
  • SP007LはHD-SDI信号の他にアナログカメラ映像や地デジ/CATVアンテナなどにも使用することができます。

【仕様】

型 番 SP007L
反応時間 <1 ns
最大サージ電圧 最大8kV
放電電流 最大10kA
通過信号帯域 最大1.485Gb
挿入損失 0.7dB (1.485Gbps)
通過電圧 最大DC24V
最小印加回数 10/1000μsec 200A
接続端子 BNCオス(機器側)-BNCメス(伝送ケーブル側)
動作環境 温度:0℃∼55℃ 湿度:最大95%RH(結露不可)
外形寸法 25.4(W)x25.4(H)x60(D)mm+ケーブル105mm(BNC端子含む) ※アース線除く
質 量 68g
付属品 取扱説明書

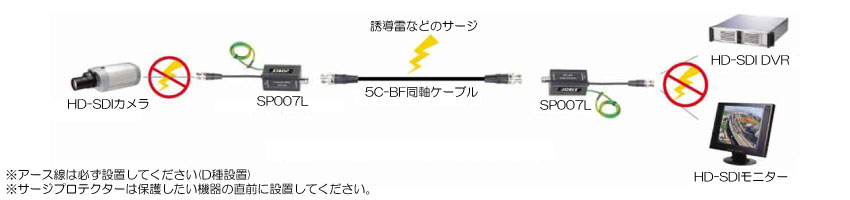

【接続例】

接続例はクリックして拡大できます。

※アース線は確実に接地してください。(D種接地)
