販売終了

【AD001AHD】

AHD → HDMI・アナログRGB(VGA)・コンポジット映像コンバーター

オープン価格

AD001AHDは、AHD信号をHDMI/アナログRGB(VGA)/コンポジット映像信号に
変換するコンバーターです。
AHDのほかにコンポジット映像信号の入力に対応しております。
※後継機は「AD001HD4」となります。

【特徴】

  • AHD映像信号変換
  • AHD信号をHDMI、アナログRGB(VGA)、コンポジット映像信号に変換します。
    3つの出力は同時に使用することができます。

  • NTSC/PAL対応
  • 入力信号はAHD信号のほかにコンポジット映像信号(NTSC/PAL)に対応しております。

  • ループ出力
  • AHD入力はコンポジット映像に変換するほかにAHD信号をループ出力することもできます。

  • 2入力可能
  • AHD、コンポジット映像は同時に2系統入力することもできます。
    出力は切替出力またはPIP(ピクチャーインピクチャー)表示出力が可能です。
    ※2入力時はループ出力は使用することができません。

  • 電源アダプタ付属
  • AC100V入力DC5V出力の電源アダプタが付属しています。

【仕様】

 型 番 AD001AHD
 映像入力 AHD 1.0 720p 25/30、
AHD 2.0 720p 50/60Hz、1080p 25/30Hz
NTSC、PAL
 映像出力 HDMI/VGA(480p、576p、720p/50/60、1080i/50/60、1080p/50/60)
NTSC/PALまたはAHDループ出力
 映像入力端子 BNCメス 75Ω ×2
 映像出力端子 HDMI:タイプA、VGA:ミニDsub15、コンポジット/AHD:BNCメス
 動作モード ■AHDループ出力モード
■コンポジット出力モード
■AHD入力モード(2系統のAHD/コンポジット映像を入力)
 2系統の映像は前面ボタンによる切替またはPIP(ピクチャーインピクチャー)で表示
 PIPは表示位置及びサイズを変更可能
 スイッチ ■ディップスイッチ
 各モードとPIP設定モードを切替
■押ボタンスイッチ(2個)
 ループ出力モード:HDMI/VGA出力解像度の変更
  コンポジット出力モード:アンダースキャンレベルの変更
 AHD入力モード:入力信号の切替
 PIP設定モード:PIPウインドウの位置/サイズを設定
 電 源 DC12V (電源アダプター付属)
 消費電力 最大5W
 動作温湿度範囲 温度:0∼55℃  湿度:5∼95%RH(結露不可)
 外形寸法 88(W)×30(H)×130(D)mm
 質 量 275g
 付属品 取扱説明書、電源アダプター(入力:AC100V(50/60Hz) 出力:DC12V)×1
固定ネジ+アンカー×4セット

【接続例】

接続例はクリックして拡大できます。

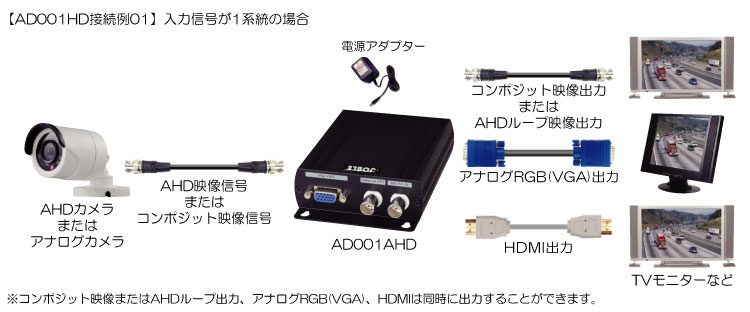

【接続例01】 入力信号が1系統の場合
AD001AHD接続例

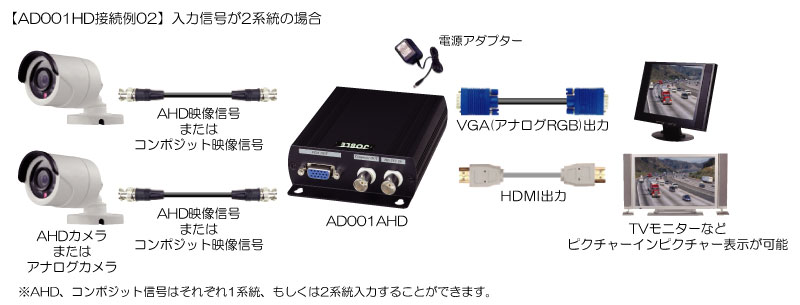

【接続例02】 入力信号が2系統の場合
AD001AHD接続例
