【VDS6702】
AHD/HD-TVI/HDCVI/コンポジット対応
映像＋RS485＋UTC＋電源重畳伝送装置
1本の同軸ケーブルで1系統の映像信号と電源、RS485信号、UTC信号を
長距離伝送する重畳伝送装置です。
5C-FBケーブルを使用し最大500m延長することができます。
また、DC12V 最大2.5Aの電源供給が可能です。
【梱包数量】
VDS6702-RU (カメラ側モジュール) x1
VDS6702-LU (モニター側モジュール) x1
電源アダプター付属
※接続するカメラは必ず2線式を使用してください。
ワンケーブルカメラに使用することはできません。
【特徴】
- 多重伝送
- 高解像度カメラ映像に対応
- 伝送距離
- UTC(Up-the-Coax)信号対応
- RS485信号対応
- カメラ側モジュールは電源不要
- 映像信号をRF変調して伝送するため、ノイズに強い伝送が可能
- 各種保護システム搭載
映像信号とDC12V電源、RS485信号、UTC信号を1本の同軸ケーブルを使用して伝送可能
最大伝送距離は500m、最大供給電力はDC12V 2.5Aとなります。
AHDとHD-TVIは最大5MP、HDCVIは最大4MP、コンポジット映像はNTSC/PALに対応
5C-FBで最大500mの伝送に対応
※映像信号と画素数、最大伝送距離の関係は表【最大伝送距離】を参照してください。
※UTCはすべてのカメラに対応しているわけではありません。
2線式 半二重双方向通信 600bps～64kbps
・RUとLUが正しく接続されていない場合は電源供給をカット
・ショート、未接続、過負荷時には自動停止
・問題が解決されるまでテストと再接続を試行
・BNCコネクターにはサージプロテクターを内蔵
【仕様】
| 型 番 | VDS6702-RU | VDS6702-LU |
| 設置場所 | カメラ側 | モニター側 |
| 映像チャンネル数 | 1ch | |
| 対応映像信号 | AHD(最大5MP) HD-TVI(最大5MP) HDCVI(最大4MP) コンポジット(NTSC/PAL) UTC信号対応 ※UTCはすべてのカメラに対応しているわけではありません。 ※HD-TVI 720p 25Hz, 720p 30Hz, 5MP 20Hzはノイズが発生するため使用できません。 |
|
| 映像入力 | 1.0Vp-p 75Ω | － |
| 映像出力 | － | 1.0Vp-p 75Ω |
| カメラ側電源出力 | DC12V 最大2.5A | － |
| カメラ側電源出力端子 | DCジャック (Φ2.1×5.5mm) または 端子台 |
－ |
| 映像伝送周波数 | 104MHz | |
| リンクケーブル | 75Ω同軸ケーブル 両端BNCオス端子(75Ω) 5C-FB以上を推奨 |
|
| 最大伝送距離 | 別途記載の【最大伝送距離】欄参照 | |
| RS485制御信号 | 2線式 半二重双方向通信 600bps～64kbps ※接続には必ずツイストペア線を使用してください。 |
|
| サージプロテクター | BNCコネクターに内蔵 (8kV/5kA) | |
| 外形寸法 | 100(W) × 25(H) × 75(D)mm 突起部/取付金具含まず |
|
| 電源入力 | DC48V(リンクケーブルより) | DC48V (電源アダプター DC48V 1.36A 付属) |
| 消費電力 | RU+LU：約7W ※接続するカメラ等で変動 | |
| 質 量 | 約180g | 約165g |
| 動作温度 | 0℃～40℃ | |
| 動作湿度 | 20%～90%(結露不可) | |
※リンクケーブルには最大DC48Vの電圧がかかります。
VDS6702以外の機器を接続した場合は故障の原因となりますのでご注意ください。
※カメラ側、モニター側のRS485接続端子横に終端抵抗のON/OFFスイッチがあります。
RS485配線の終端になる場合はON、デイジーチェーン接続の場合はOFFに設定してください。
※リンクケーブルの途中にはケーブル補償器/ビデオトランスなど電流を遮断する機器、
ローパスフィルターなど高周波を遮断する機器を設置することはできません。
既設配線を使用する場合はご注意ください。
※BNC端子より電源を受電する電源重畳カメラ(ワンケーブルカメラ)には使用することはできません。
BNC端子の他に電源入力端子(DC12V)を持つカメラをご使用ください。
※本器は長距離伝送器です。伝送距離が短い場合はノイズが発生する可能性があります。
【最大伝送距離】
| 5C-2V | 5C-FB | |
| 5M HD（AHD/HD-TVI/HDCVI） コンポジット |
200m | 400m |
| 2M HD（AHD/HD-TVI/HDCVI） コンポジット |
300m | 500m |
| 2M AHD コンポジット |
500m | 600m |

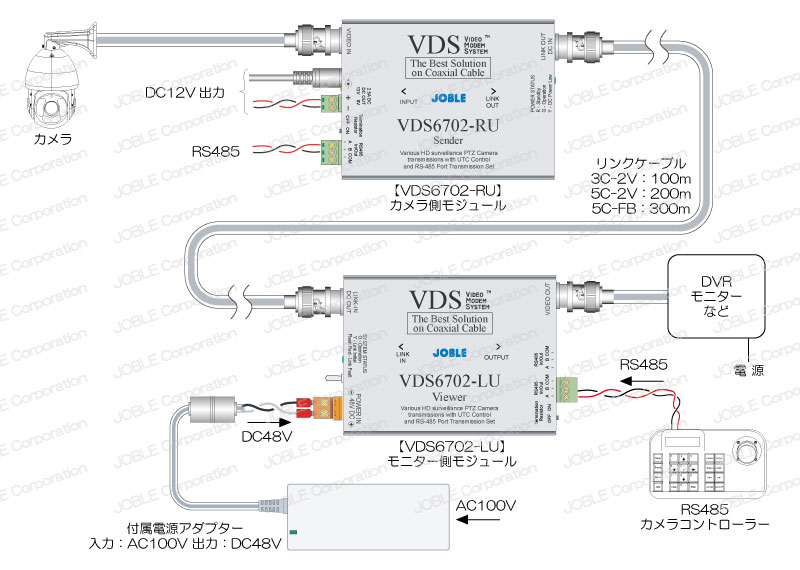

【接続例】
接続例はクリックして拡大できます。
※UTCはすべてのカメラに対応しているわけではありません。
※リンクケーブルには最大DC48Vの電圧がかかります。
VDS6702以外の機器を接続した場合は故障の原因となりますのでご注意ください。
※カメラ側、モニター側のRS485接続端子横に終端抵抗のON/OFFスイッチがあります。
RS485配線の終端になる場合はON、デイジーチェーン接続の場合はOFFに設定してください。
※リンクケーブルの途中にはケーブル補償器/ビデオトランスなど電流を遮断する機器、
ローパスフィルターなど高周波を遮断する機器を設置することはできません。
既設配線を使用する場合はご注意ください。
※BNC端子より電源を受電する電源重畳カメラ(ワンケーブルカメラ)には使用することはできません。
BNC端子の他に電源入力端子(DC12V)を持つカメラをご使用ください。
※カメラとVDS6702-RU間の配線距離は使用するカメラの伝送距離を参考にしてください。
※映像信号の減衰が大きい場合は正常に伝送できない場合があります。
※本器は長距離伝送器です。伝送距離が短い場合はノイズが発生する可能性があります。

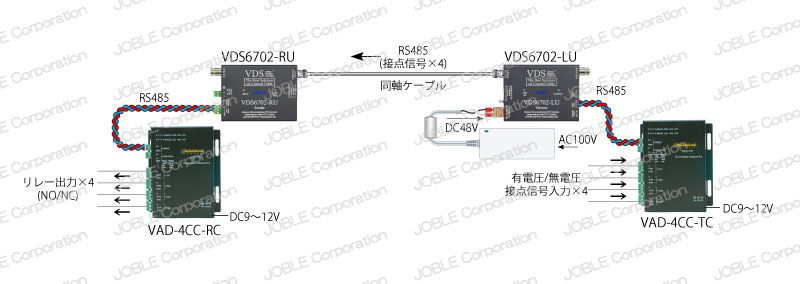

【応用例】
別売りの4系統接点信号 シリアル伝送装置(片方向伝送) 「VAD-4CC-xx」と組み合わせることで、
映像信号/電源(DC12V)と一緒に4chの接点信号を伝送することが可能となります。
接続例はクリックして拡大できます。
