【UE02H】
USB2.0 CAT5e長距離伝送器 (4ポートUSBハブ機能付)
CAT5eまたはCAT6ケーブル(UTP/STP 24AWG 単線)を使用して、
USB2.0を最大140m延長する伝送器です。
最大4系統のUSB機器を接続することができます。
【梱包数量】
UE02HT (PC側) ×1
UE02HR (USBデバイス側) ×1
電源アダプター付属
【特徴】
- USB伝送
- USB信号伝送
- 伝送距離延長
CAT5eまたはCAT6ケーブル(UTP/STP 24AWG 単線)を使用して、USB2.0を最大140m伝送。
UE02HR(受信器)はUSBポートを4つ装備しています。
全てのポートが2.0に対応しており、各種USB機器を接続できます。

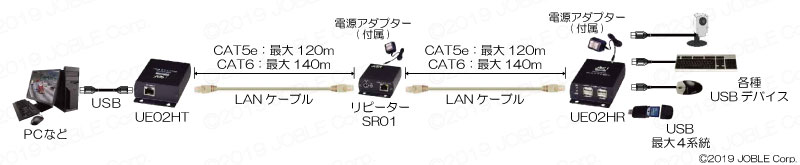

イーサネットリピーター「SR01」を使用することにより
伝送距離を最大240mまで延長することができます。
※SR01はオプション品となります。
【仕様】
| 型番 | UE02HT (PC側) | UE02HR (USBデバイス側) |
| 接続端子 | RJ45ジャック×1(リンク用) USB端子×1(タイプB) |
DCジャック×1(付属電源アダプター接続) RJ45ジャック×1(リンク用) USB端子×4(タイプA) |
| 伝送距離 | CAT5e：最大120m CAT6：最大140m |
|
| リンクケーブル | CAT5e/6以上 LANケーブル(UTP AWG24) ストレート結線 両端RJ45プラグ |
|
| RJ45ピン配置 | ピン1：データ1(+) ピン2：データ1(-) ピン3：データ2(+) ピン6：データ2(-) ピン4：データ3(+) ピン5：データ3(-) ピン7：データ4(+) ピン8：データ4(-) |
|
| 電源電圧 | DC5V 最大1W (200mA) (USBバスパワーで動作) |
DC5V 最大1.5W (300mA) (電源アダプター DC5V 2A 付属) ※USBデバイス含まず |
| 対応USB規格 | USB1.0/1.1/2.0 Hi-Speed(480Mbps) Full-Speed(12Mbps) Low-Speed(1.5Mbps) |
|
| 質量 | 約190g | 約210g |
| 外形寸法 | 67(W) × 27(H) × 120(D)mm | 67(W) × 27(H) × 130(D)mm |
| 動作環境 | 温度：0 ～ 55℃ 湿度：5 ～ 95%RH (結露不可) |
|
| 付属品 | 取扱説明書、USBケーブル タイプA ⇔ タイプB (1,500mm)×1、 電源アダプター(出力：DC5V 2A)×1、固定ネジ+アンカー×8セット |
|
※USBポートにおける通信速度(合計)の実効値は最大120Mbpsです。
※接続するUSBデバイスで使用可能な電力は最大で合計8.5W (DC5V 1.7A)になります。
※USB接続について
・接続可能なUSBデバイスは以下の通りとなります。
HID (ヒューマンインターフェイスデバイス：キーボード/マウス)
MSC (マスストレージクラス：USB メモリ/HDD、メモリカードリーダー)
Image (イメージングデバイス：USB カメラ)
Wireless Controller (ワイヤレスコントローラー：Bluetooth アダプター)
CDC (コミュニケーションデータクラス：RS232C 変換器)
USB Hub

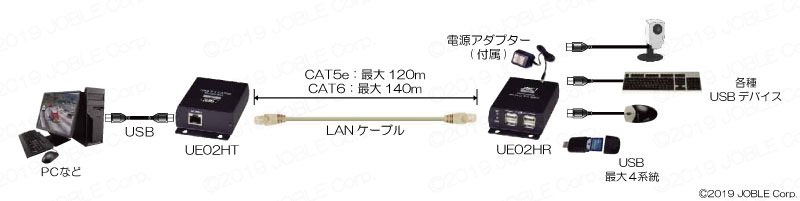

【接続例】
接続例はクリックして拡大できます。
