TPP016-RJ45 16映像パッシブトランシーバー RJ45接続 | 株式会社JOBLE 製品情報
在庫限り

【TPP016-RJ45】

16映像パッシブトランシーバー 端子台接続

オープン価格

CAT5/5e/6 UTPケーブル(LANケーブル)4本で16映像を伝送。
送受どちら側でも使用が可能で、300mの伝送が可能。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
【梱包数量】
TPP016-RJ45 x1

【特徴】

  • 最大16映像を伝送
  • 16映像をUTPケーブル4本で伝送。スマートな配線が可能になります

  • 抜き差しが簡単なRJ45接続
  • LANケーブルとの接続は、RJ45コネクターを使用。ワンタッチでケーブルの抜き差しができます。

  • 電源不要
  • パッシブタイプなので、電源の接続は不要です。設置・工事を容易にします。

  • 長距離伝送
  • 送信側にTPP016、受信側にTPA016などのアクティブタイプレシーバーを使用すると、
    カラーで最大1,000mの長距離伝送が可能になります。

  • LANケーブル(CAT5/5e/6)を使用
  • 安価で入手性のよいLANケーブルを使用出来ます。また、ケーブルが細くて柔らかいため引き回しも簡単です。

【仕様】

型 番 TPP016-RJ45
映像入力 RJ45×4 (16映像)
映像出力 BNCメス×16 1Vp-p 75Ω コンポジット
電 源 -
最大伝送距離 300m
対応ケーブル CAT5/5e/6 UTP ストレート結線 (4ペア AWG24 単心)
動作環境 温度:-20~70℃  湿度:最大95%RH(結露不可)
外形寸法 482(W) x 44(H) x 170(D)mm
質 量 2200g
備 考 19インチラックマウント 1Uサイズ

※ カラー映像は伝送最大距離に近づくと、映像信号の減衰により白黒に近くなり、輪郭がぼやけてきます。
300m以上で正常なカラー映像を表示するにはアクティブタイプの機器をご使用ください。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。

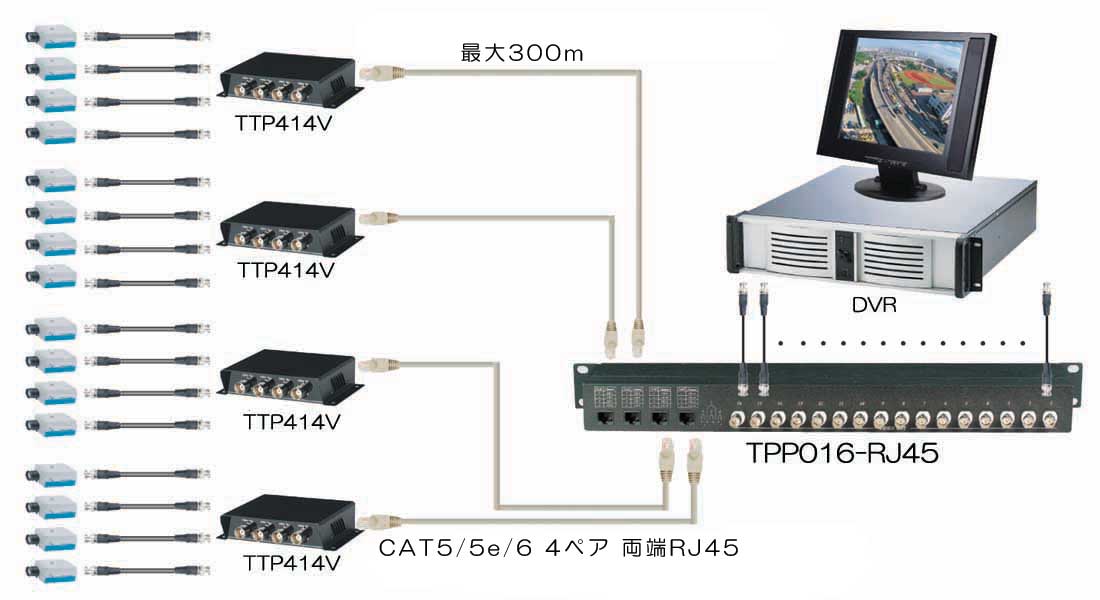

【接続例】

接続例はクリックして拡大できます。

【カタログ】

    カタログ(PDF)

【関連製品】

TPP016-RJ45と組合わせて使用できるパッシブトランシーバー
製品画像 品番 製品概要
TTP414V TTP414V 4映像トランシーバー RJ45/差込式端子台接続
4映像を1本(4ペア)のCAT5/5e/6 UTPケーブル(LAN)ケーブルで伝送
送信側、受信側の両方で使用可能 (梱包数量:1個)
電源不要のパッシブタイプ 最大伝送距離 カラー:400m、白黒:600m
TTP414VD TTP414VD 4映像/3映像+データトランシーバー RJ45接続
4映像または3映像+1データを1本のCAT5/5e/6 UTPケーブル(LAN)ケーブルで伝送
送信側、受信側の両方で使用可能 (梱包数量:1個)
電源不要のパッシブタイプ 最大伝送距離 カラー:400m、白黒:600m
データはRS485や接点信号などを伝送可能
TTP414VH TTP414VH 4映像トランシーバー 外部干渉遮断機能搭載
4映像を1本(4ペア)のCAT5/5e/6 UTPケーブル(LAN)ケーブルで伝送
送信側、受信側の両方で使用可能 (梱包数量:1個)
電源不要のパッシブタイプ 最大伝送距離 カラー:400m、白黒:600m
ノイズに強くDVRなどデジタル機器への入力に最適
