TTA111V 映像トランスミッター/レシーバー 差込式端子台接続 | 株式会社JOBLE 製品情報
販売終了

【TTA111VT】(送信器)
【TTA111VR】(受信器)

映像トランスミッター/レシーバー 差込式端子台接続

オープン価格

TTA111VはLANケーブル(CAT5/5e/6)の1ペアを使用して
コンポジット映像1系統を伝送します。
カラー映像を最大1,500m、白黒映像を最大2,400mそれぞれ伝送ます。
TTA111VはTTA111VT(送信器)とTTA111VR(受信器)の各1台のセットとなります。
※送信、受信器単体での販売もしております。

【特徴】

  • LANケーブル1本で映像を伝送
  • カメラの映像をLANケーブル1本(1ペアを使用)で伝送することができます。

  • 長距離伝送
  • アクティブタイプ機器のため送信器、受信器共に電源が必要となりますが
    カラー:1,500m、白黒2,400mの長距離伝送が可能です。
    ※電源アダプターは付属しています。

  • 出力レベル、明るさの調整
  • 送信器(TTA111VT)は出力レベルを5段階で明るさをボリュームでそれぞれ調整でき
    受信器(TTA111VR)は伝送距離を5段階で、明るさをボリュームでそれぞれ調整が可能です。
    伝送距離に応じて最適な調整ができます。

  • しっかり固定できる端子台接続
  • LANケーブル、電源との接続は端子台接続で行うため、振動などが起きても
    ケーブルが抜けることなく安定して映像を伝送します。

  • LANケーブル(CAT5/5e/6)を使用可能
  • 安価で入手性のよいLANケーブルを使用出来ます。また、ケーブルが細くて柔らかいため 引き回しも簡単です。

【使用例】

  • 監視カメラシステム全般
  • 既存のLANケーブル配線を有効に使いたいときに
  • ケーブル1本で複数の映像を送りたいときに
  • ケーブル補償器などのコスト削減に
  • 電源がとりづらい場所に

【仕様】

型 番 TTA111VT
映像入力 1 Vp-p,75Ω (BNC端子)
電源入力 DC 12V
消費電流 40mA(最大)
対応ケーブル CAT5/5e/6 UTP ストレート結線 (4ペア AWG24 単心)
動作環境 温度: 0 ~ 55℃   湿度: 最大95%RH(結露不可)
外形寸法 74(W) x 45.5(H) x 43.5(D)mm
質 量 60g
型 番 TTA111VR
映像出力 1Vp-p,75Ω (BN端子)
電源入力 DC 12V
消費電流 40mA(最大)
対応ケーブル CAT5e/6 UTP ストレート結線 (4ペア AWG24 単心)
動作環境 温度: 0 ~ 55℃   湿度: 最大95%RH(結露不可)
外形寸法 74(W) x 45.5(H) x 43.5(D)mm
質 量 60g

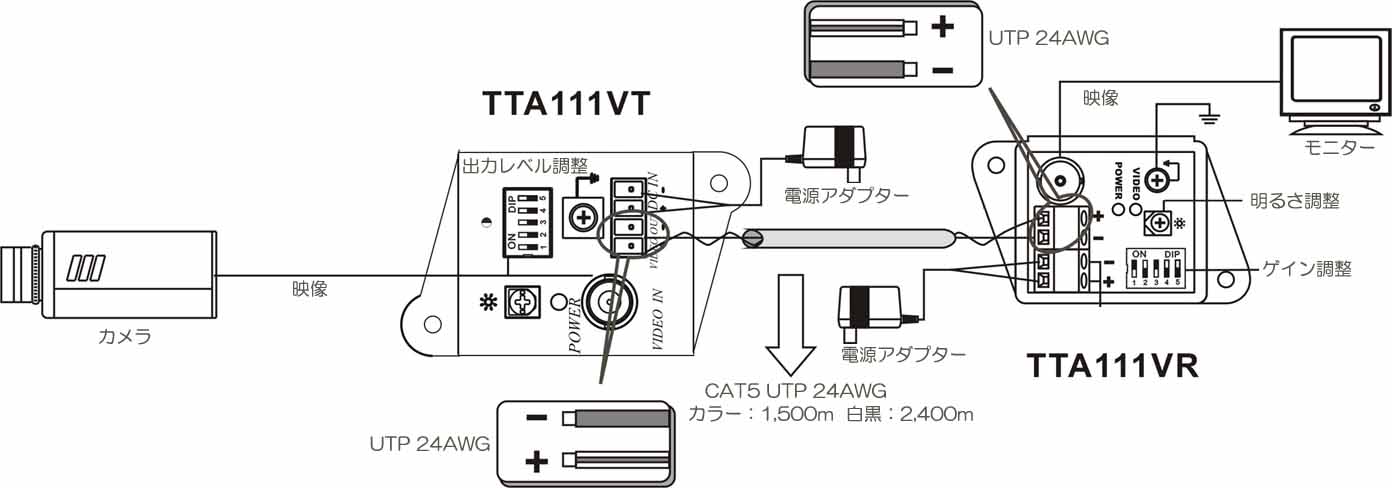

【接続例】

接続例はクリックして拡大できます。

【カタログ】

    カタログ(PDF)

【関連製品】

その他のアクティブタイプ伝送機器
製品画像 品番 製品概要
TTA111VRA TTA111VRA 映像レシーバー 端子台接続 自動ゲイン調整機能
コンポジット映像をCAT5/5e/6ケーブルで伝送
出力レベルと明るさの調整が可能
伝送距離 パッシブ送信器との組合せ時 カラー:1,500m
アクティブ送信器との組合せ時 カラー:2,000m
TTA111VH TTA111VH 高性能レシーバー 外部干渉遮断機能 端子台接続
コンポジット映像をCAT5/5e/6ケーブルで伝送
高性能バランス回路を内臓しており外部からの干渉を遮断しノイズが乗りくい設計
インピーダンス、バランス、ゲイン調整など細かな調整が可能
伝送距離 パッシブ送信器との組合せ時 カラー:1,500m 白黒:2,400m
アクティブ送信器との組合せ時 カラー:3,000m
TTA111AV TTA111AV 映像・音声・データ トランスミッター/レシーバー 差込式端子台接続
コンポジット映像・音声・制御信号をCAT5/5e/6ケーブルで伝送
受信した映像信号は2分配出力が可能
出力レベルと明るさの調整が可能
伝送距離 カラー:1,500m 白黒:2,400m
TTA414VR TTA414VR 4映像アクティブレシーバー 差込端子台接続
コンポジット映像をCAT5/5e/6ケーブルで伝送
各映像ごとにゲインと明るさの調整が可能
伝送距離 パッシブ送信器との組合せ時 カラー:1,000m
アクティブ送信器との組合せ時 カラー:1,500m 白黒:2,400m
TPA008 TPA008 8映像アクティブレシーバー 端子台接続
コンポジット映像をCAT5/5e/6ケーブルで伝送
各映像ごとにゲインと明るさの調整が可能
グラウンドループ遮断機能、過渡電流保護機能を搭載しているためノイズ、サージに強い伝送が可能
伝送距離 パッシブ送信器との組合せ時 カラー:1,000m
アクティブ送信器との組合せ時 カラー:1,500m 白黒:2,400m
19インチラックマウント 1Uサイズ
TPA008H TPA008H 8映像アクティブレシーバー 映像2分配出力 RJ45接続
コンポジット映像をCAT5/5e/6ケーブルで伝送
受信した映像を各2分配して出力(計16出力)
各映像ごとにゲインと明るさの調整が可能
グラウンドループ遮断機能、過渡電流保護機能を搭載しているためノイズ、サージに強い伝送が可能
伝送距離 パッシブ送信器との組合せ時 カラー:1,000m
アクティブ送信器との組合せ時 カラー:1,500m 白黒:2,400m
19インチラックマウント 1Uサイズ
TPA016 TPA016 16映像アクティブレシーバー 端子台接続
コンポジット映像をCAT5/5e/6ケーブルで伝送
各映像ごとにゲインと明るさの調整が可能
グラウンドループ遮断機能、過渡電流保護機能を搭載しているためノイズ、サージに強い伝送が可能
伝送距離 パッシブ送信器との組合せ時 カラー:1,000m
アクティブ送信器との組合せ時 カラー:1,500m 白黒:2,400m
19インチラックマウント 1Uサイズ
TPP016GB TPA016H 16映像アクティブレシーバー 映像2分配出力 端子台接続
コンポジット映像をCAT5/5e/6ケーブルで伝送
受信した映像を各2分配して出力(計32出力)
各映像ごとにゲインと明るさの調整が可能
グラウンドループ遮断機能、過渡電流保護機能を搭載しているためノイズ、サージに強い伝送が可能
伝送距離 パッシブ送信器との組合せ時 カラー:1,000m
アクティブ送信器との組合せ時 カラー:1,500m 白黒:2,400m
19インチラックマウント 1Uサイズ
