【JETSA-671】
車載/組込み対応1chDVR
JETSA-671は小型･軽量・低消費電力で車載･組込用途に有効な
1chデジタルビデオレコーダーです。
HDDだけでなく、SSDやSDカードへの記録にも対応しているため、
振動や温度環境の厳しい用途でも使用可能です。
バッテリーを内蔵しているため、停電などで突然電源供給が
停止しても正常にシャットダウンすることができます。
小型で車載や制御盤への組込などに最適です。
また、低消費電力のためソーラーバッテリーとの
組合せで運用することもできます。
【梱包数量】
JETSA-671 ×1
電源アダプター付属
※記録媒体はオプションとなります。
【特徴】
- 手のひらサイズ
- 低消費電力
- 記録メディア
- バッテリー内蔵
- GPS対応
- 幅広い動作温度範囲
- 幅広い電圧で動作(DC9V～36V対応)
- カメラ電源供給可能
- その他の特徴
本体サイズは157(W)×41(H)×89(D)mmと手のひらに載せられる小型・軽量タイプなので、設置場所を選びません。
制御盤内や店舗の棚の片隅、車両のシート下など、様々な場所への設置が可能です。
本体の消費電力は約3.0W(カメラ・記録媒体を除く)と非常に低消費電力です。
充電池やソーラーパネルなどで運用することができ、不法投棄監視システムなど
充電池を使用するシステムへの組込に最適です。
小さなボディーに2.5インチハードディスクを搭載可能(最大2TB)。コンパクトでも長時間しっかりと記録を行います。
記録メディアは標準のHDDの他、SSDやSDカードにも対応しています。
振動のある自動車や鉄道車両への設置に対応します。
※搭載する記録媒体はオプションとなります。
別途ご相談ください。
本体内にバッテリーを内蔵しており、停電などで電源の供給が停止した場合でも正常にシャットダウンすることができます。
また、電源供給が停止してからシャットダウンまでの時間を設定することができ、シャットダウンまではカメラへ電源供給を継続します。
USB接続型のGPS(オプション)を接続することで時刻の自動補正を行うことができます。
レコーダー本体の動作温度範囲は－20℃ ～ 60℃と非常に広範囲です。
屋外などにも設置することができます。
付属のDC12V電源アダプターのほか、本体に直接電源を供給することも可能です。
自動車の電源や機器制御盤などで使用しているDC電源を使用することができます。
また、電源電圧が不安定な設置状況でも、DC9Vまで安定して動作します。
付属の入出力ケーブルを使用して、カメラに電源を供給することができます。
カメラ側の電源工事が不要です。
※カメラ電源供給時は本体電源にDC12V以上の供給が必要です。
・プリ/ポストアラーム対応
・必要な録画データをSDカードにバックアップ可能。
・赤外線リモコン付属
【使用例】
- タクシー･バス・トラックなどの周囲/室内/荷物監視用として
- トラック、工事車両など振動の大きい車両の車載カメラ記録用として
- 不法投棄監視やストーカー監視など、ソーラーまたは充電池での運用が必要な場所で
- 踏切や交差点など、温度環境が厳しい屋外収容箱への設置
- 弁当屋、クリーニング店などカメラ台数が少なく、設置スペースが限られている店舗等への設置
【仕様】
| 型 番 | JETSA-671 |
| カメラ接続 | 専用ケーブル(DVR側：ミニDIN端子) 映像×1(RCAオス) / 音声×1(RCAオス) / DC12V×1(DCプラグ) |
| モニター出力 | 専用ケーブル(DVR側：ミニDIN端子) 映像×1(RCAオス) / 音声×1(RCAオス) |
| 映像信号 | 1Vp-p 75Ω コンポジット NTSC / PAL(手動切替) |
| 音声信号 | モノラル音声 LINEレベル |
| USBポート | USB×2(背面) |
| 記録媒体 | ハードディスクまたはSDカード(オプション) 2.5型SATA HDD(最大2TB) SSD(最大128GB) / SDカード(SD/SDHC/SDXC 最大128GB CLASS6以上) |
| センサー入出力 | 有電圧信号入力(DC12V)×2 リレー出力×2 |
| 映像圧縮方式 | H.264 |
| 録画解像度 | 各チャンネル：720×480 |
| 録画フレームレート | 30 / 25 / 20 / 15 / 10 / 5fpsから選択 |
| 機器操作 | 赤外線リモコン(付属) |
| 機器設定 | OSD表示メニュー ※OSDメニュー操作時は録画が停止します。 |
| 録画モード | 起動時自動開始 / 手動 / センサー連動 / スケジュール |
| プリアラーム | 10/20/30/40/50/60秒から選択 |
| ポストアラーム | 10/20/30/40/50/60/70/80/90/100/110/120秒から選択 |
| カメラ電源 | カメラ接続端子から供給(付属専用ケーブル使用) 各カメラ：DC12V 最大300ｍA |
| OFF時間設定 | スイッチOFF/ 電源断から設定時間後にシャットダウン (10/20/30/40/50/60/70/80/90/100/110/120秒から選択) |
| 時刻補正 | 手動 / USB接続のGPS(オプション)による自動時刻補正 |
| 再 生 | 本体OSDメニュー 赤外線リモコンで操作 ※メニュー操作/再生時は録画が停止します。 |
| バックアップ | SDカード(AVIファイルで保存 WindowsPC用再生ソフトウェア付属) |
| バッテリー | 本体内蔵 電源断からシャットダウンまで本体とカメラ(DC12V)に電源供給 |
| 電源電圧 | DC9∼36V (カメラに電源を供給する場合：DC12∼36V) DC12V電源アダプター付属 |
| 消費電力 | 3.0W(カメラ･記録媒体を除く) |
| 動作温度範囲 | −20∼60℃ （HDD搭載時：0∼50℃) |
| 動作湿度範囲 | 90%以下(結露不可) |
| 外形寸法 | 157(W)×41(H)×89(D)mm |
| 質 量 | 約530g (本体のみ) |
| 付属品 | 赤外線リモコン、カメラ接続ケーブル、モニター接続ケーブル、 DIOケーブル、電源アダプター、取扱説明書 |
※搭載可能HDD、SSDの最大厚は9.5mmとなります。
【録画時間】
録画時間の目安
| 30fps | 25fps | 20fps | 15fps | 10fps | 5fps | |
| 1TB | 23.7日 | 29.6日 | 37.9日 | 49.9日 | 72.9日 | 157.9日 |
| 128GB | 3日 | 3.7日 | 4.8日 | 6.3日 | 9.3日 | 20.2日 |

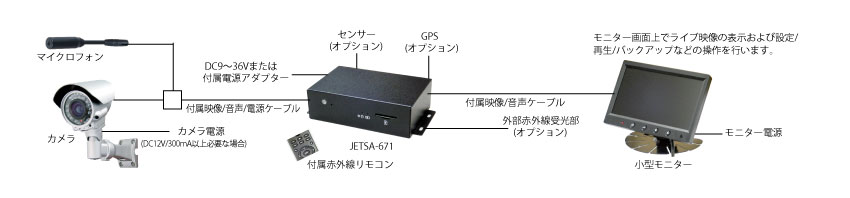

【接続例】
画像はクリックして拡大できます。
【資料】
1ch HDD内蔵小型DVR JETSA-671
ハードディスク/SSD/SDカード記録対応小型・軽量 低消費電力 車載/機器組込対応 バッテリー内蔵 |
 |
