【TE12-120-TX】

PoE Plus対応IP長距離ツイストペアケーブル伝送 2ポート送信器 屋内用

オープン価格

PoE Plusに対応したLANポートを2つ搭載したEPoTシリーズ屋内用送信器です。
CAT5e以上のUTPまたはSTPケーブルを使用してイーサネット信号の長距離伝送と
接続機器に対してPoE Plusによる給電を行えます。
最大2系統のPoE対応機器を接続することができます。
用途に応じて受信器を選択して使用することができます。
本体駆動にPoTで供給された電力を使用するため、電源アダプターは不要です。

【梱包数量】
TE12-120-TX (送信器) ×1
※別途受信器をお求めください。

【対応受信器】
【型番:TE10-110-RX】 1ポート受信器 屋内用 電源アダプター給電タイプ
【型番:TE11-110-RX】 1ポート受信器 屋内用 PoE給電タイプ
【型番:XT10-041-250】 IP長距離ツイストペアケーブル伝送スイッチ (4ポート受信器)

【特徴】

  • EPoTシリーズとは
  • EPoTシリーズとはEthernet & Power over UTP/STP cableの略称で、
    イーサネット信号と電源をCAT5e以上のUTPまたはSTPケーブルを使用して
    受信器から送信器へ長距離伝送するシステムとなります。
    送信器は受信器から伝送された電源で駆動するため別途電源アダプターを接続する必要がありません。
    また、送信器はPoE対応の機器へ電源供給することができます。

  • 2系統PoE出力
  • TE12-120-TXは最大2台のPoE対応機器を接続することができます。
    PoE機器の設置場所が近距離の場合、1本のUTPまたはSTPケーブル配線で設置することができます。

  • イーサネット、電源の長距離伝送
  • CAT5e以上のUTPまたはSTPケーブルを使用して
    イーサネット信号と電源を最大500mの長距離延長を行えます。

    ※イーサネット信号のみ伝送を行う場合は最大延長距離は2,400mとなります。

  • 電源不要
  • 送信器本体は受信器より伝送されたPoT受電によって動作するため
    別途電源アダプターを必要としません。

  • PoE/PoE Plus対応
  • PoE/PoE Plus対応機器に対して2ポート合計で最大57.17Wの給電を行うことができます。
    詳しくは仕様内【伝送距離と供給電力】をご参照ください。

  • 通信速度
  • 対応イーサネット規格は10BASE-T/100BASE-TXとなります。

  • サージ対策
  • 本体にサージプロテクターを内蔵しております。(耐電圧:6kV)
    ※サージプロテクターを動作させる場合は、必ずアースに接続してください。

  • デイジーチェーン接続
  • 複数の送信器を数珠繋ぎする接続方法です。
    CAT5e以上のUTPまたはSTPケーブル上の任意の場所に送信器を増設することができ、
    複数のカメラを運用することができます。

  • リング接続
  • 輪を描くように複数の送信器を接続する接続方法です。
    CAT5e以上のUTPまたはSTPケーブル上に複数のカメラを運用することができ、
    リング接続上の1箇所に通信障害が発生した場合でも
    接続機器の通信が停止せず、通信を続けることができます。

  • 受信器の選択
  • 受信器は下記の3種類から選択することができます。
    設置環境によって柔軟な対応を行えます。

    【型番:TE10-110-RX】1ポート受信器 屋内用 電源アダプター給電タイプ
    電源アダプターを使用して駆動する受信器となります。
    PoE環境がない場所でも導入することができます。


    【型番:TE11-110-RX】1ポート受信器 屋内用 PoE給電タイプ
    PoEを使用して駆動する受信器となります。
    電源が確保できない場所でも導入することができます。


    【型番:XT10-041-250】PoE Plus対応IP長距離ツイストペアケーブル伝送スイッチ
    4ポートのPoT用RJ45を搭載するスイッチとなります。
    各ポートに合計250Wの電力を供給することができます。
    複数の送信器をまとめて受信する際に便利です。


【仕様】

型番 TE12-120-TX
設置場所 カメラ側
イーサネット仕様
対応イーサネット規格 10BASE-T
100BASE-TX
接続端子 RJ45 ×2
対応PoE規格 IEEE802.3af
IEEE802.3at
対応イーサネットケーブル CAT5e以上 (100m以下)
PoE出力 57.17W(100m) ~ 9.66W (1,200m)
※2ポートの合計値。詳細は性能を参照
リンク接続仕様
接続端子 RJ45 ×1
リンクケーブル CAT5e以上のUTP / STPケーブル
伝送速度 2ポート合計 上下最大100Mbp
最大伝送帯域幅 600Mbps
伝送距離 最大500m (CAT5e以上 4ペア)
※2ポートで同時にPoEを使用する場合の推奨距離
伝送電圧(RJ45端子電圧) 最大DC56V
その他仕様
サージプロテクター 内蔵 (耐電圧:6kV)
外形寸法 86.5(W) × 24(H) × 93(D)mm
電源 受信器からのPoT
(Power over UTP/STP cable)給電
または DC56Vアダプターで給電
消費電力 最大約3W
質量 約220g
動作環境 温度:-20℃ ~ 60℃
湿度:5% ~ 95% (結露不可)

※伝送距離は送信器と受信器を1対1で接続した場合の数値となります。
デイジーチェーン接続、リング接続を行った場合は数値は変化します。

【伝送距離と供給電力】

リンクケーブル長
(CAT5e以上 UTP / STP)
出力電力
CAT5e 1m CAT5e 100m
100m 57.17W 50.52W
300m 34.72W 26.40W
500m 25.20W 17.48W
800m 13.11W 12.63W
1,000m 10.00W 8.84W
1,200m 9.66W 8.48W

※上記の値は受信器と1対1で接続した場合の数値となります。

※受信器にTE11-110-RXを使用する場合、TE11-110-RXへの給電はオプションのPoE++イーサネットスイッチ
 (型番:H30-044-90)またはPoEインジェクター(型番:I36-100)を使用することでこの性能を得ることができます。

※受信器にPoE給電タイプを使用する場合、受信器に65W以上の高出力なPoEで給電した場合でも
 送信器から出力されるPoE電力はこの表で示した値となります。

※出力電力は受信器から送信器に電力を供給し、送信器側で測定した2ポートの合計値となります。

※ケーブルの品質、中継コネクターの有無などにより値は変化します。

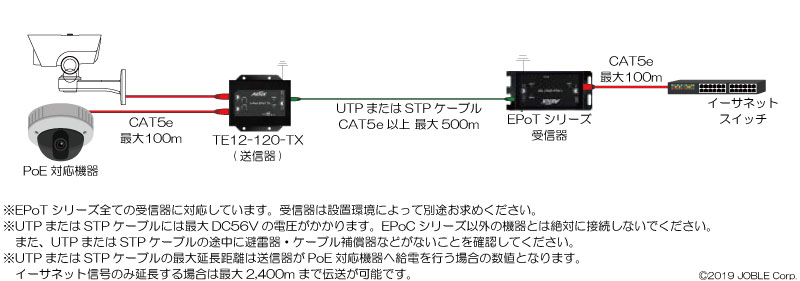

【接続例】

接続例はクリックして拡大できます。
