【PAT5-C3-16-250】

交流電源用SEATサージプロテクター

オープン価格

各種サージより機器を保護する交流電源用サージプロテクターです。
PAT5-C3-16-250 はAC100~250V電源で接続されている機器に
使用することができます。
従来とは全く異なるサージ吸収方式を採用しており接地をしなくても
効果を発揮します。
これまでアース工事が出来ずサージから保護できなかった
機器を保護することができるようになります。

【特徴】

  • 接地工事が不要
  • 従来のサージプロテクターでは必ず必要であった接地作業ですが
    本製品はサージのエネルギーを吸収し、分散放出させるという新方式を採用しており
    接地を行わず機器を保護することができます。

  • 各種サージから接続機器を保護
  • AC100~250Vの電源で接続されている機器を
    誘導雷(LFS)、電源スイッチングによるサージ(PSS)、
    突入電流(SIC)、電磁パルス(EMP)から保護します。

  • 高い保護能力
  • 誘導雷を想定した電圧波形1.2/50μs、電流波形8/20μsでそれぞれ8kV/4kAの試験に合格。
    「JIS C5381-21」相当のIEC規格「IEC 61643-21」に対応。
    (通信及び信号回路に接続するサージ保護デバイス カテゴリC2相当)
    「JIS C61000-4-4」相当のIEC規格「IEC 61000-4-4」に対応。

【使用例】

  • アース工事が難しいまたは不可能な場所での保護
  • 山間部やゴルフ場など落雷が多発する地域での配線

【仕様】

型 番 PAT5-C3-16-250
ケース素材 プラスチック
最大負荷電流 16A±5% 単相 3線
最大連続使用電圧 AC100∼250V 50Hz/60Hz±5%
最大利用電力 4kW
サージ処理方法 SEAT (Surge Energy Absorb Transfer:サージのエネルギーを吸収し分散放出する方式)
対象サージ 誘導雷(LFS)、電源スイッチングによるサージ(PSS)、突入電流(SIC)、電磁パルス(EMP)
最大電流時温度(モジュール) 55℃未満
公称放電電流 10kA
コンビネーション波形
(1.2/50μs - 8/20μs)
10kV / 10kA
サージ吸収率 98%±2%
1.2×50μs,10kV / 8×20μs,5kA
コンビネーション波形(非接地環境)
サージによるAC波形への影響 10ms以下
AC波形補正能力 2サイクル未満(1∼3Aの場合)
EMPイミュニティ試験及び吸収率 95%±2%上 4.5kV 5×50ns EFT波形(非接地環境)
電圧防護レベル 780V以下
接地抵抗要求仕様 無し
保護対象 線間(L-N)、対地間(L-G及びN-G)
動作環境 温度:-40∼85℃  湿度:35∼95%(結露不可)
外形寸法(W×H×D)mm 41×39.5×78
質 量 190g±5%
対応規格 ※ ANSI C62.41 カテゴリC3
ANSI C37.90-1、IEC 61643-1
IEC 61000-4-4、IEC 61000-4-5
CNS14676-4、CNS14676-5
端子台接続 5端子
(L-in,N-in,G , L-out,N-out)
防塵防水規格 IP68

※サージ混入の可能性がある伝送ケーブルを「IN」側に、保護対象の機器を「OUT」側に接続してください。
  方向が異なると正常に動作しません。
※アースがない場合、「G」端子への接続は不要です。
※記載IEC規格に該当するJIS規格は次の通りです。
   ・IEC 61643-1:JIS C5381-1 低圧配電システムに接続するサージ防護デバイスの所要性能及び試験方法
   ・IEC 61000-4-4:JIS C61000-4-4 電気的ファストトランジェント/バーストイミュニティ試験
   ・IEC 61000-4-5:JIS C61000-4-5 サージイミュニティ試験

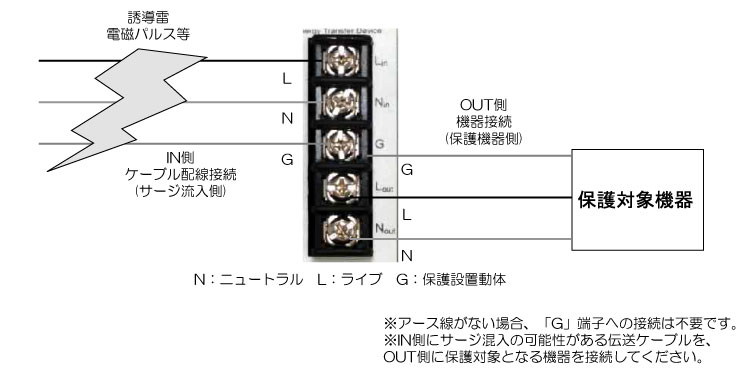

【接続例】

接続例はクリックして拡大できます。

【接続詳細】

【カタログ】

    カタログ(PDF)
