【SP001】

映像信号(BNC)用サージプロテクター

オープン価格

SP001は同軸ケーブル(BNCコネクタ)で伝送される映像、ケーブルテレビ、
アンテナの信号に対応したサージプロテクターです。
伝送ケーブルに発生した誘導雷などによるサージを機器の手前で
アースに逃がします。
※VDS及び電源重畳カメラで使用する場合は部品変更にて対応できます。
詳細はお問合せください。

※後継機は「SP009」となります。

【サージプロテクターの設置場所】

サージプロテクターは保護したい機器のできるだけ近くに設置します。
カメラを保護したいときにはカメラのそばに、モニターやDVRを守りたい
ときには、モニター/DVRの近くに設置します。
カメラ側、表示機器側の両側に設置するのがサージ対策の基本です。

【特徴】

  • 映像信号(BNC接続)に発生したサージを遮断、アースへ逃がします。
  • 両端がBNCオス--BNCメスなので、既設配線に簡単に取り付けることができます。
  • DC/AC12V以下の電流は通過します。

【使用例】

  • 屋外における長距離配線に入るサージから機器を保護
  • 屋外設置カメラの映像配線から伝わるサージから保護
  • 誘導雷の高電圧を機器手前でアースに開放

【仕様】

型 番 SP001
反応時間 1 ns
最大サージ電圧 4 kV
寿 命 300回(100Amps)
同軸ケーブル側抵抗 10,000 MΩ
サージ側抵抗 約 0Ω
通過周波数 0~1GHz
通過電圧 DC/AC12V以下
挿入損失 0.2 dB以下
反射損失 (75Ω) 16dB
接続端子 BNCオス-BNCメス
使用環境 温度:0℃~55℃ 湿度:最大95%RH(結露不可)
外形寸法 25(W)×25(H)×78(D)mm
質 量 80g
付属品 取扱説明書
型 番 SP001 電源重畳対応型
反応時間 1 ns
最大サージ電圧 4 kV
寿 命 300回(100Amps)
同軸ケーブル側抵抗 10,000 MΩ
サージ側抵抗 約 0Ω
通過周波数 0~1GHz
通過電圧 DC/AC12V以下
挿入損失 0.2 dB以下
反射損失 (75Ω) 16dB
接続端子 BNCオス-BNCメス
使用環境 温度:0℃~55℃ 湿度:最大95%RH(結露不可)
外形寸法 25(W)×25(H)×78(D)mm
質 量 80g
付属品 取扱説明書

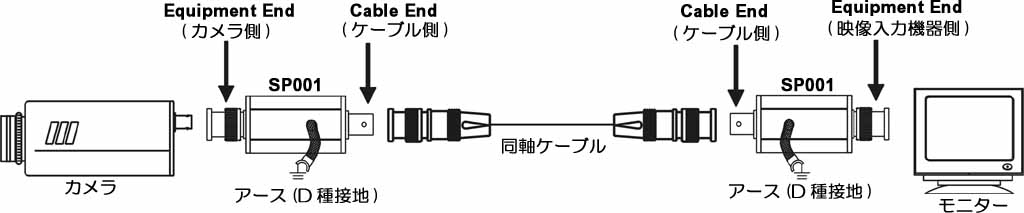

【接続例】

接続例はクリックして拡大できます。

※アース線は確実に接地してください。(D種接地)
