CD816A 8映像入力各2分配出力 映像分配器(ケーブル補償機能搭載) | JOBLE 株式会社ジョブル 製品情報
在庫限り

【CD816A】

8映像入力各2分配出力 ケーブル補償機能搭載

オープン価格

CD816Aは8系統のコンポジット映像信号を
各2分配出力(計16出力)にする分配器です。
ケーブル補償機能を搭載しており、分配した各映像信号を
最大1,000m延長することが可能です。(5C-2V使用時)
ビデオサーバーやDVR、スイッチャーなどへの分配に最適です。
※映像信号を増幅するため100m以下でご使用になる場合、
  映像が乱れることがあります。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
AHD信号対応製品は下記製品となります。
CD816HD AHD/HD-TVI/HDCVI/コンポジット映像 8入力各2出力映像分配器
【梱包数量】
CD816A x1
電源アダプター付属

【特徴】

  • 8入力各2分配
  • 8系統のコンポジット映像信号をそれぞれ2分配出力します。

  • ブライトネス・コントラスト調整可能
  • 本体にブライトネスおよびコントラスト調整用のボリュームがあり
    映像に応じた最適な調整が可能です。(最大10dB)

  • NTSC/PAL対応
  • NTSC信号だけでなく、PAL方式にも対応しています。

  • DC12Vで動作
  • DC12Vで動作するため、盤内の電源を利用して駆動することができます。

  • 電源アダプタ付属
  • AC100V入力DC12V出力の電源アダプタが付属しています。

  • 1Uラックマウントタイプ
  • 1U(EIA)サイズの19インチラックマウントタイプです。

【使用例】

  • ループスルー出力がない機器の接続に
  • DVRやスイッチャーへの分配に
  • ビデオサーバへの分配に

【仕様】

型 番 CD816A
接続端子 映像:BNC
電源:DCジャック(2.1x5.5mm)
映像入力数 8
映像出力数 16
映像入力レベル 0.8 ~ 1.2Vp-p, 75Ω
映像出力レベル 1Vp-p, 75Ω
映像帯域 10Hz ~ 10MHz
映像調整 HF、ゲイン(10dB)
電源入力 DC12V / AC24
消費電力 3W (DC12V 250mA)
動作環境 温度:0 ~ 55℃  湿度:最大95%RH(結露不可)
外形寸法 482(W) x 44(H) x 191(D)mm 19インチラックマウント1U
質 量 2.3kg
付属品 取扱説明書、電源アダプター(DC12V 0.5A)
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。

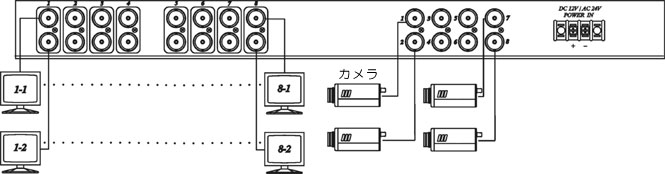

【接続例】

接続例はクリックして拡大できます。

【カタログ】

    カタログ(PDF)
