【HE01C】

HDMI 同軸ケーブル伝送器 (再延長機能付)

オープン価格

HDMI信号を5C-FB同軸ケーブル1本を使用して
1080p@60Hzを最大70m、1080iを150m伝送します。
HE01CR(受信側)は入力された信号を再度出力することができ
複数段再延長することができます。

【梱包数量】
HE01CT(送信機) x1
HE01CR(受信器) x1
電源アダプター x2

【HE01CR】

HDMI 同軸ケーブル受信器 再延長対応

オープン価格

HE01Cの受信器単体となります。
再延長を行う際は別途こちらをお求めください。

【梱包数量】
HE01CR(受信器) x1
電源アダプター x1

【特徴】

  • 同軸ケーブル1本でフルHD映像を70m伝送
  • 5C-FBケーブル1本を使用して1080pを最大70m伝送します。
    解像度によって伝送距離が異なり、最大150mまで伝送することができます。
    ※詳しくは仕様内「解像度と伝送距離」をご参照ください。
    ※5C-2Vまたは3C-2Vケーブルの仕様は推奨しておりません。
     5C-2V、3C-2Vケーブルを使用した伝送にはHE05C HDMI同軸ケーブルRF伝送器(DVB-T)
     お勧めしております。

  • 再延長に対応
  • HE01CR(受信器)は受信したHDMI信号を再度出力することができ、
    HE01CRを複数台使用しさらに長距離の伝送することが出来ます。
    ※再延長をする際は別途HE01CRをお求めください。

【使用例】

  • HD映像を離れた場所の大型モニター、プロジェクターに表示
  • 病院、大型施設、店舗、学校などの案内板、広告

【仕様】

 型 番 HE01CT HE01CR
最大伝送距離/対応解像度
(5C-FB同軸ケーブル使用時)
最大300m:480i 576i
最大150m:720p 50/59.94/60Hz 1080i 50/59.94/60Hz
最大70m:1080p 23.98/24/29.97/30/50/59.94/60Hz
対応音声 LPCM 2ch , LPCM 7.1ch, 48kHz, 16 / 20 / 24bit
EDID 仮想EDID内蔵
※項目「注意」参照
HDMI端子 HDMI Aタイプ×1 (入力) HDMI Aタイプ×1 (出力)
LINKケーブル 576i以下:3C-2V以上の75Ω同軸ケーブル
720p以上:5C-FB以上の75Ω同軸ケーブル
LINKケーブル端子 BNCメス 75Ω
電源電圧 DC5V (電源アダプター DC5V 1A付属)
消費電力 最大4.3W 最大3.8W
動作環境 温度:0∼55℃  湿度:最大95%RH(結露不可)
外形寸法 67(W)×27(H)×120(D)mm
質 量 約200g
付属品 取扱説明書、固定ネジ+アンカー×8セット、
電源アダプター(入力:AC100∼240V 出力:DC5V)×2

※HDCPに対応しておりません
※再延長をする際は別途HE01CRをお求めください。
※映像信号が720p以上の場合は必ず5C-FB以上のケーブルを使用してください。
3C-2V/5C-2Vなどを使用した場合、伝送可能距離が非常に大きく低下します。
【注意事項】
・HE01Cの仕様は全てのHDMI機器において正常な動作を保証するものではありません。
・HE01CはモニターのEDIDを映像出力側に伝送しません。EDIDは送信器「HE01CT」から出力されます。
※入力可能な最大解像度が720pの場合など映像/音声信号がモニターの規格と異なる場合に正常な出力ができない場合があります。
  この場合は映像出力機器で出力する映像/音声信号の規格を固定してください。

【解像度と伝送距離】

SD (480i, 576i) 約300m
HD (720p 50/59.94/60Hz、1080i 50/59.94/60Hz) 約150m
HD(3G) (1080p 23.98/24/29.97/30/50/59.94/60Hz) 約70m

※5C-FBケーブルを使用時の距離となります。
※映像信号が720p以上の場合は5C-FB以上のケーブルを使用してください。
3C-2V/5C-2Vなどは使用しないでください。(伝送可能距離が大きく低下します。)

【HE01CTスイッチ設定】

1 480i, 576i, 720p 50/59.94/60Hz
1080i 50/59.94/60Hz
480i, 576i, 720p 50/59.94/60Hz
1080i 50/59.94/60Hz
1080p 23.98/24/29.97/30/50/59.94/60Hz
2 LPCM 2CH
LPCM 7.1CH

【LED表示】

HE01CT ON 緑点灯:電源入力正常
緑点滅:サポート外のHDMI信号
OUTPUT 青点灯:SID信号出力中
HE01CR ON 緑点灯:電源入力正常
LOCKED 青点灯:SID信号ロック

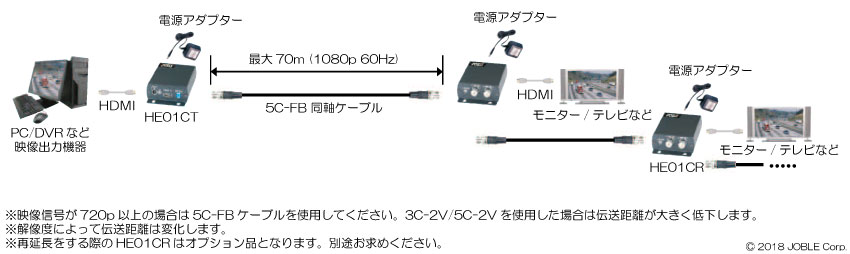

【接続例】

接続例はクリックして拡大できます。
