【HE01E】

HDMI CAT5e伝送器2ケーブル仕様

オープン価格

HDMI信号をLANケーブル(CAT5e/6 UTP 24AWG)の2本を使用して、1080pで最大40m、1080iで最大60m伝送ができます。
また、30m以内の伝送の場合は電源を使用せず伝送が可能です。
HE01EはHE01ET(送信器)とHE01ER(受信器)の各1台のセットとなります。

後継機は「HE01EI」となります。

【特徴】

  • LANケーブル2本を使用し最大60m伝送
  • CAT5e/6ケーブル(UTP4ペア、ストレート結線 24AWG)を2本使用し1080iで60m、1080pで40mの伝送が可能です。

    ※最大転送速度は2.25Gbps

  • 電源なしでも運用が可能
  • 伝送距離が30m以内の場合は電源アダプターを使用せずに伝送が可能です。

  • HDMI1.3、HDCP対応
  • 多くの機器に採用されているHDMI1.3や、著作権保護機能HDCPに対応しているので、民生用ブルーレイレコーダーなど
    様々な機器でも安心してご使用いただけます。(本機以外の機器(モニター等)も全てがHDCPに対応している必要があります)

    ※映像機器、モニターによっては正常に表示されない場合があります。事前にお問合せください。
      お貸出による動作チェックに対応させていただきます。

  • 抜き差しが簡単なRJ45接続
  • LANケーブルとの接続は、RJ45コネクターを使用。ワンタッチでケーブルの抜き差しができます。

  • LANケーブル(CAT5e/6)を使用可能
  • 安価で入手性のよいLANケーブルを使用出来ます。また、ケーブルが細くて柔らかいため引き回しも簡単です。

【使用例】

  • HD映像を離れた場所の大型モニター、プロジェクターに表示
  • 病院、大型施設、店舗、学校などの案内板、広告

【仕様】

型 番 HE01ET(送信器) HE01ER(受信器)
対応信号 HDMI1.3 HDCP
対応解像度 480i / 480p / 720p / 1080i / 1080p
対応ケーブル CAT5e/6 UTP ストレート結線 (4ペア AWG24 単心)
信号帯域 2.25Gbps
伝送距離 60m (480i / 480p / 720p / 1080i)
40m (1080p)
HDMIケーブル長 24AWG HDMIケーブル3m以内
HDMI端子 HDMI Aタイプ×1 (入力) HDMI Aタイプ×1 (出力)
LINKケーブル端子 RJ45(シールド対応)×2 RJ45(シールド対応)×2
電源入力 5V (電源アダプター付属)
消費電力 1.25W
使用環境 温度:0~55℃  湿度:最大95%RH(結露不可)
外形寸法 67(W) x 27(H) x 70(D)mm 67(W) x 27(H) x 70(D)mm
質 量 110g 120g
付属品 取扱説明書、電源アダプター(HE01ER用 入力:AC100V(50/60Hz) 出力:DC5V 1A)
固定ネジ+アンカー×8セット

伝送距離が30m以内の場合は電源アダプターを使用せずに伝送が可能です。
※30m以内でもHR01ER(受信器)のLEDが点灯しない場合やノイズが多い場合は電源アダプターを接続してください。

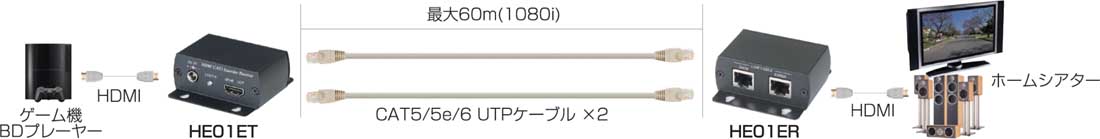

【接続例】

接続例はクリックして拡大できます。

【カタログ】

総合冊子
ツイストペアケールブル、同軸ケーブルを使用した各種映像信号伝送器
映像増幅器、分配器、切替器やノイズ除去機器/サージプロテクターなど
映像伝送/増幅/分配/切替/ノイズ除去/避雷など
