CD108
【CD108】
1映像入力8分配出力 映像分配機
オープン価格
CD108は1系統のコンポジット映像信号を8系統に分配する8分配器です。
ビデオサーバーやDVR、スイッチャーなどへの分配に最適です。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
【梱包数量】
CD108 x1
電源アダプター付属
【特徴】
- 1入力8分配
- NTSC/PAL対応
- DC12Vで動作
- 電源アダプタ付属
1系統のコンポジット映像信号を8分配出力します。
NTSC信号だけでなく、PAL方式にも対応しています。
DC12Vで動作するため、盤内の電源を利用して駆動することができます。
AC100V入力DC12V出力の電源アダプタが付属しています。
【仕様】
| 型 番 | CD108 |
| 接続端子 | 映像：BNC |
| 電源：DCジャック(2.1x5.5mm) | |
| 映像入力数 | 1 |
| 映像出力数 | 8 |
| 映像入力レベル | 0.8 ～ 1.2Vp-p,75Ω |
| 映像出力レベル | 1.0Vp-p,75Ω |
| 映像帯域 | 10Hz ～ 10MHz |
| 電源入力 | DC12V |
| 消費電流 | 150mA |
| 動作環境 | 温度：0 ～ 55℃ |
| 湿度：最大95%RH(結露不可) | |
| 外形寸法 | 133(W) x 44(H) x 87(D)mm(突起部含まず) |
| 質量 | 450ｇ |
| 本体材質 | 金属黒 |
| 規格 | UL / RoHS / CE / FCC 対応 |
| 付属品 | 電源アダプター(入力:AC100V(50/60Hz) 出力:DC12V 500mA) 取扱説明書 滑り止めゴム足 x4 |

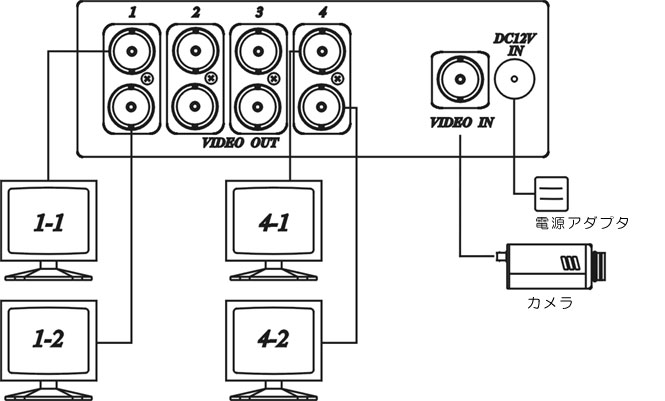

【接続例】
接続例はクリックして拡大できます。
